ЗОК от БПЛА: как спроектировать защиту объекта, получить обоснованную смету и не купить «просто сетку»

Защитная ограждающая конструкция от БПЛА, или ЗОК, — это система пассивной инженерной защиты здания, сооружения или технологического оборудования. Её задача — не «сбить дрон», а минимизировать воздействие опасных факторов: препятствовать контакту БПЛА или переносимого им заряда с защищаемым объектом, воспринимать расчётные воздействия и, если это предусмотрено проектом, снижать риск поражения осколками. При сценарии со взрывом отдельно проверяют воздействие воздушной ударной волны и необходимое расстояние между ЗОК и объектом.

Именно поэтому ЗОК нельзя выбирать только по размеру ячейки сетки, массе металла или цене за квадратный метр. Работоспособность определяет вся цепочка передачи нагрузки:

защитная сетка → окантовка и соединения → несущие канаты → натяжные и энергопоглощающие элементы → узлы каркаса → опоры → фундаменты → грунтовое основание.

Если хотя бы одно звено не рассчитано или не подтверждено документами, фраза «соответствует СП 542» сама по себе не доказывает защитные свойства системы.

В этой статье разберём, что входит в проектирование ЗОК от БПЛА, какие вопросы должен решить Заказчик, почему два коммерческих предложения с одинаковой площадью могут отличаться в разы и как получить решение, которое можно проверить, изготовить, смонтировать и безопасно эксплуатировать.

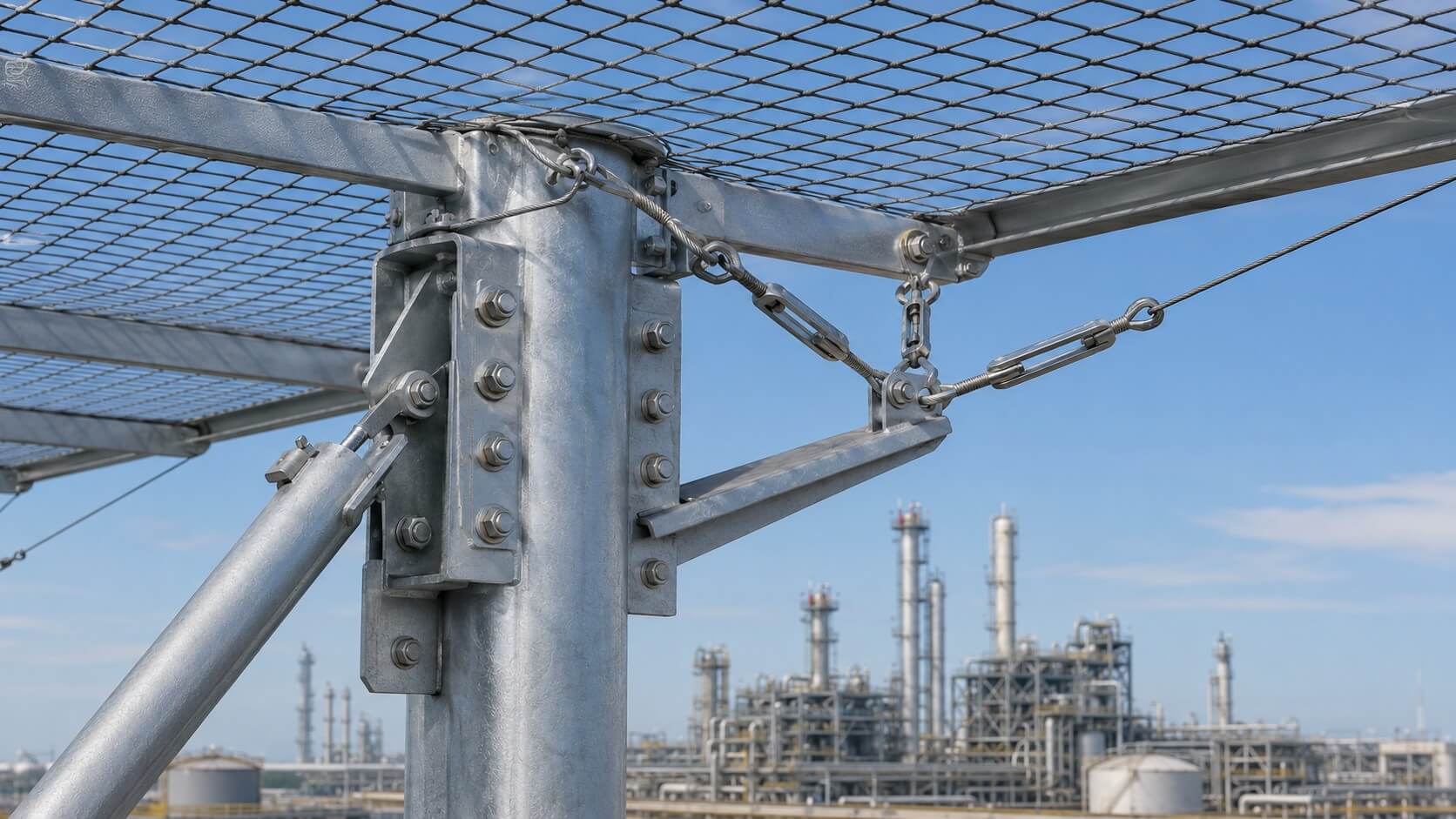

Что такое ЗОК и чем она отличается от антидроновой сетки

В бытовой речи ЗОК часто называют антидроновой сеткой. Это упрощение. Сетка является только одним из элементов системы.

Полноценная защитная ограждающая конструкция может включать:

• независимый или связанный с объектом несущий каркас;
• защитные сетчатые полотна либо тросовую улавливающую систему;
• дополнительные противоосколочные элементы;
• несущие и окантовочные канаты;
• коуши, талрепы, скобы, пальцы и другие соединительные элементы;
• демпферы или тормозные устройства с подтверждённой зависимостью «сила–перемещение»;
• опорные узлы, анкеры и фундаменты;
• антикоррозионную защиту, заземление и молниезащиту;
• проходы, ворота и съёмные участки для обслуживания оборудования;
• регламент осмотра, обслуживания и восстановления после повреждения.

Действующий СП 542.1325800.2024 в официальном фонде Росстандарта определяет ЗОК именно как конструктивную систему. Свод правил введён в действие 26 января 2025 года. Нормативная база материала проверена 26 августа 2026 года. Перед выпуском проектной документации актуальность самого СП, ссылочных норм и опубликованных изменений следует проверять повторно.

Главная ошибка при заказе ЗОК: начинать с сетки, а не с расчётной угрозы

Типовой запрос звучит так: «Нужна сетка от дронов вокруг объекта. Какая ячейка и сколько стоит квадратный метр?» Для первичного разговора этого достаточно, но для проектного решения — нет.

Сначала Заказчик или эксплуатирующая организация должны определить исходные критерии защиты:

• уровень защиты объекта;
• расчётный тип БПЛА;
• массу и скорость аппарата;
• наличие и параметры заряда;
• наличие осколочных поражающих элементов;
• допустимые последствия и критерий работоспособности объекта;
• требуемый срок службы ЗОК;
• ограничения по остановке технологии, доступу персонала и пожарных подразделений.

Эти сведения не следует угадывать или копировать из чужого проекта. Одинаковая по площади конструкция для склада, резервуарного парка, электроподстанции и контейнерной кислородной станции может иметь разную расчётную угрозу, схему, дистанцию отрыва, набор противоосколочных элементов и требования к эксплуатации.

Удобный рабочий инструмент на этом этапе — матрица требований: требование Заказчика → расчёт или проверка → подтверждающий документ → статус. Она показывает, какие данные уже утверждены, где есть противоречия, а что пока остаётся допущением. Заказчику проще видеть, на чём основано каждое проектное решение.

Какие вопросы важно решить до начала проектирования ЗОК

«Я не знаю, что именно нужно написать в техническом задании»

Это нормальная ситуация: разработка ЗОК находится на стыке безопасности, строительных конструкций, технологии объекта, промышленной и пожарной безопасности. На предпроектном этапе важно сформировать перечень исходных данных, разделить обязательные требования и проектные варианты и выявить противоречия до начала детального расчёта.

Результат — задание, по которому разные подрядчики считают сопоставимый объём, а не предлагают каждый свою систему под одной и той же строкой «ЗОК».

«Коммерческие предложения сильно отличаются, и непонятно, что сравнивать»

Сравнивать только итоговую цену опасно. В одном предложении могут быть учтены фундаменты, расчёты, динамические элементы, антикоррозионная защита, испытания и рабочая документация, а в другом — только сетка, типовые стойки и монтаж.

Для объективного выбора предложения удобно привести к единой структуре:

• исходная расчётная угроза;
• защищаемые направления и зоны;
• тип каркаса и способ передачи нагрузок;
• расчётная дистанция между ЗОК и объектом;
• состав сеток, тросов, демпферов и узлов;
• фундаменты и исходные данные по грунтам;
• климатические и особые нагрузки;
• состав проектной и исполнительной документации;
• программа испытаний и приёмки;
• гарантия, обслуживание и восстановление;
• исключения из цены и зоны ответственности.

После такого аудита быстро становится видно, где реальная экономия, а где важные работы просто вынесены за рамки предложения.

«Боюсь, что конструкция помешает эксплуатации объекта»

ЗОК не должна блокировать технологические проходы, вентиляцию, воздухозаборы, сбросные устройства, аварийную арматуру, погрузку, заправку, ремонт оборудования и пожарный доступ. Для промышленных объектов это не второстепенная деталь, а один из ключевых разделов исходных данных.

Например, при проектировании защиты вокруг кислородного оборудования необходимо отдельно проверить требования к вентиляции и рассеиванию технологических сбросов: в зависимости от оборудования и его документации ограждающая конструкция может на них повлиять. Аналогично для трансформаторов, резервуаров и технологических установок учитывают зоны обслуживания, температурный режим, кабельные трассы, молниезащиту и безопасную эвакуацию.

Поэтому проект ЗОК необходимо увязывать с генпланом, технологическими схемами, паспортами оборудования, пожарными проездами и эксплуатационными маршрутами.

«Нужна понятная цена до того, как мы потратим месяцы на проект»

Предварительный бюджет можно определить до выпуска рабочей документации, но он должен быть основан на зафиксированной концепции и ведомости объёмов. При оценке полезно разделять:

• подтверждённые объёмы общестроительных и монтажных работ;
• предварительные объёмы, которые уточнятся после расчёта;
• специальные изделия и испытания, требующие коммерческих предложений;
• резерв на риски, связанные с геологией, существующими сетями и режимом действующего производства.

Такой формат позволяет принимать инвестиционное решение и одновременно показывает, какие позиции пока нельзя честно оценить «по нормативу» или по аналогу.

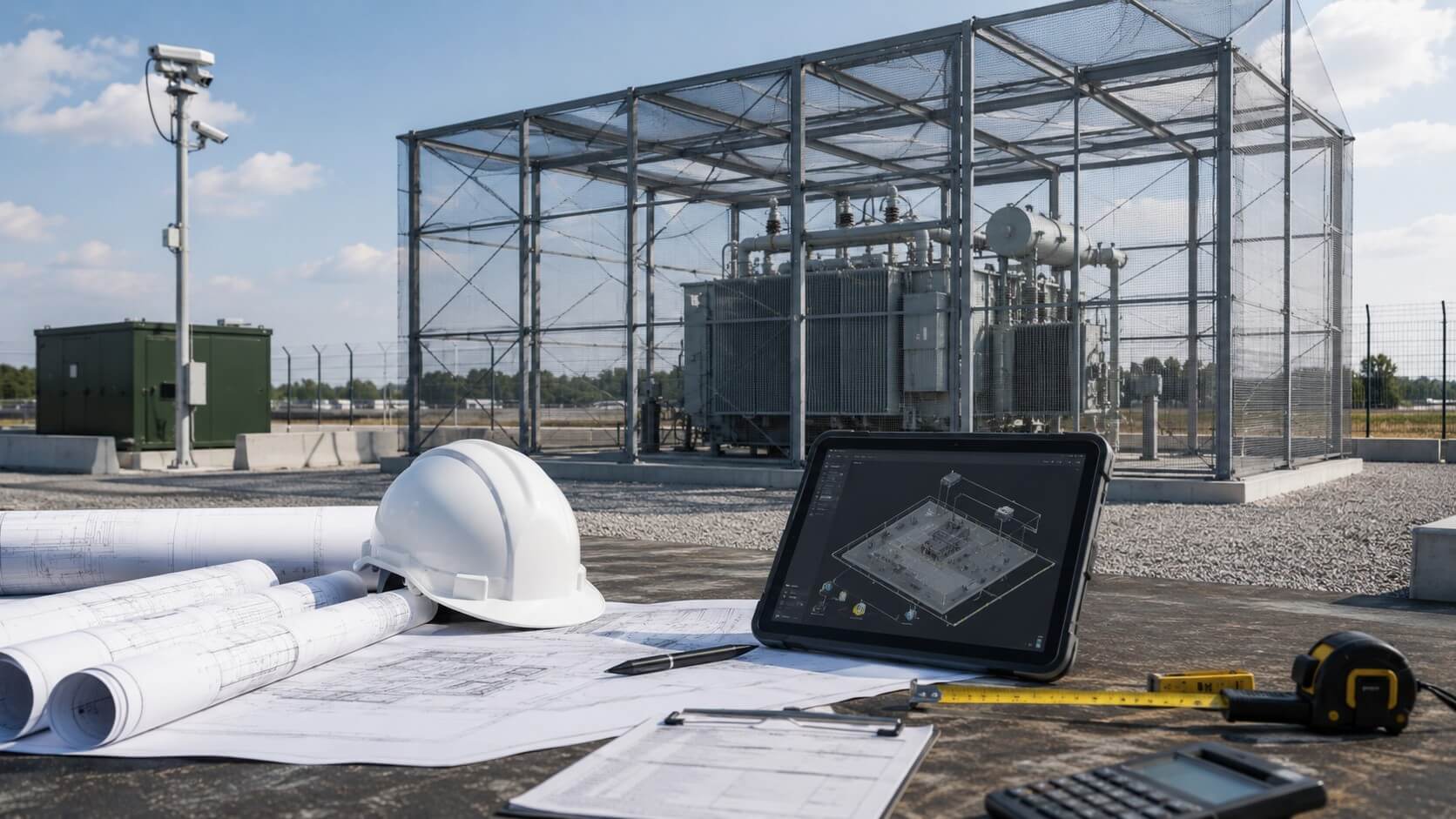

Независимая или зависимая ЗОК: какую схему выбрать

СП 542 выделяет ЗОК на независимой и зависимой опорных конструкциях. Универсально лучшей схемы нет, а в сложной компоновке проектное решение может сочетать признаки обеих схем.

СП 542 не выделяет комбинированную схему в самостоятельный тип; это возможное проектное решение, которое требует отдельно проследить путь каждой нагрузки.

На действующем промышленном объекте независимая схема часто оказывается более понятной отправной точкой: нагрузки от ЗОК не передаются на лёгкий контейнер, кровлю или технологическую эстакаду. Но это не правило. Окончательный выбор делают после проверки площадки, грунтов, подземных коммуникаций и эксплуатационных ограничений.

Конструкции на основе строительных лесов также допускается применять как основу опорной конструкции ЗОК, но одного паспорта лесов или допустимой высоты недостаточно. Необходимо подтвердить несущую способность и соответствие всей системы функциональным и эксплуатационным требованиям ЗОК, включая узлы, анкеры и фундаменты.

Что рассчитывается при проектировании ЗОК от БПЛА

Хороший расчёт не заканчивается проверкой стоек на ветер. Он должен связать внешнее воздействие, деформацию улавливающей системы и реакции несущего каркаса.

В зависимости от задания выполняются следующие проверки:

1. Климатические нагрузки. Собственный вес, монтажные состояния, ветер, снег, обычный и экстремальный гололёд, температурные воздействия, при необходимости сейсмичность.

2. Удар БПЛА. Учитываются расчётные масса и скорость аппарата, направление подлёта, место попадания, работа сетки, канатов, соединений и энергопоглощающих элементов.

3. Динамический прогиб. Важно определить не только прочность сетки, но и максимальное перемещение системы. После прогиба должен сохраняться расчётный зазор до защищаемого объекта.

4. Воздушная ударная волна и осколки. При наличии соответствующего сценария проверяются дистанция, нагрузки на объект и необходимость дополнительных противоосколочных элементов.

5. Каркас, узлы и фундаменты. Проверяют стойки, ригели, связи, крепления сетки и канатов, сварные и болтовые соединения, анкеры, опорные плиты и фундаменты. В расчёте должен прослеживаться реальный путь усилий до грунтового основания.

6. Демпферы. Для энергопоглощающего устройства важны не только предельная сила, но и зависимость «сила–перемещение», рабочий ход и поглощаемая энергия.

7. Ремонтопригодность. Проектом предусматривают возможность осмотра, ремонта и замены повреждённых компонентов ЗОК после особого воздействия.

Отдельный важный критерий — проницаемость сетчатой конструкции. СП 542 требует обеспечивать не менее 75% проницаемости при расчётной толщине стенки гололёда или экстремальной толщине, если для площадки предусмотрены экстремальные гололёдные нагрузки. На взрывопожароопасных объектах сетки из горючих материалов применять запрещено. Поэтому универсального ответа «нужна ячейка такого-то размера» без учёта материала, климата и расчёта не существует.

Почему сертификата на сетку недостаточно

Паспорт материала, сертификат соответствия или статическое разрывное усилие полезны, но не отвечают на главный вопрос: как конкретная сетка работает в конкретной ЗОК при динамическом воздействии.

Нужно проверить:

• идентичность испытанного и поставляемого полотна;
• размер карты, окантовку и способ крепления;
• канаты и соединительные элементы;
• преднатяжение и фактический провис;
• работу демпферов и доступный ход;
• максимальный динамический прогиб;
• реакции на каркас и фундаменты;
• ремонтопригодность и порядок вывода из эксплуатации, ремонта или замены повреждённых элементов.

Статическая характеристика «кН/м» сама по себе не подтверждает способность системы воспринимать заданное динамическое воздействие. СП 542 рекомендует проверять расчёт улавливающей конструкции испытаниями. При постановке ЗОК на производство изготовитель должен испытать её динамической нагрузкой на соответствие технической документации; для ЗОК построечного типа испытания опытных образцов отдельных элементов рекомендуются на этапе разработки.

Из чего складывается цена ЗОК от БПЛА

Стоимость зависит не только от площади сетки. На бюджет влияют:

• уровень защиты и расчётная угроза;
• геометрия, высота, пролёты и число защищаемых направлений;
• независимая или зависимая схема;
• масса металлокаркаса и сложность узлов;
• тип сетки, канатов, демпферов и противоосколочных элементов;
• величина расчётного прогиба и требуемая дистанция до объекта;
• ветровой, снеговой и гололёдный районы;
• геология, тип и количество фундаментов;
• антикоррозионная защита и срок службы;
• молниезащита, заземление и перенос существующих коммуникаций;
• стеснённость площадки, режим действующего предприятия и окна для монтажа;
• объём обследований, проектирования, испытаний и исполнительной документации;
• логистика, подъёмные механизмы и специальные допуски персонала.

Поэтому корректный ответ на вопрос «сколько стоит ЗОК?» состоит из двух частей: сначала — стоимость обследования и проектной проработки, затем — смета по зафиксированным объёмам и спецификациям. Цена за квадратный метр может использоваться только как очень грубый ориентир на ранней стадии и не должна подменять расчёт.

Этапы реализации ЗОК под ключ

1. Предпроектное обследование и сбор исходных данных

Собирают план площадки, габариты и назначение объекта, сведения о технологии, существующих конструкциях и коммуникациях, геологию и топосъёмку. Отдельно фиксируют зоны, которые нельзя перекрывать.

2. Формирование требований и расчётной угрозы

Уточняют уровень защиты, поражающие факторы, критерии приемлемого результата, срок службы и эксплуатационные ограничения. Неразрешённые вопросы выносят в отдельный перечень для Заказчика.

3. Разработка и сравнение вариантов

Сравнивают возможные компоновки, независимую и зависимую опорные схемы, варианты фундаментов, сетчатых и тросовых конструкций, доступность монтажа и ориентировочную стоимость.

4. Расчётное обоснование

Формируют расчётные схемы и сочетания нагрузок, определяют прогиб сетки, усилия в канатах, характеристики демпферов и реакции опорной системы. Затем проверяют узлы и эксплуатационные зазоры.

5. Испытания и уточнение решений

Состав испытаний зависит от типа ЗОК и стадии работ. При постановке изделия на производство СП 542 требует от изготовителя испытать ЗОК динамической нагрузкой; для ЗОК построечного типа испытания опытных образцов отдельных элементов рекомендуются на этапе разработки. Результаты испытаний сопоставляют с принятыми расчётными характеристиками и при необходимости корректируют решение.

6. Проектная и рабочая документация

Проектные решения по ЗОК оформляют в составе раздела «Конструктивные решения». Дальнейший комплект зависит от стадии и договора: в него могут входить КМ, КМД, спецификации, ведомости объёмов, требования к изготовлению, защите и контролю.

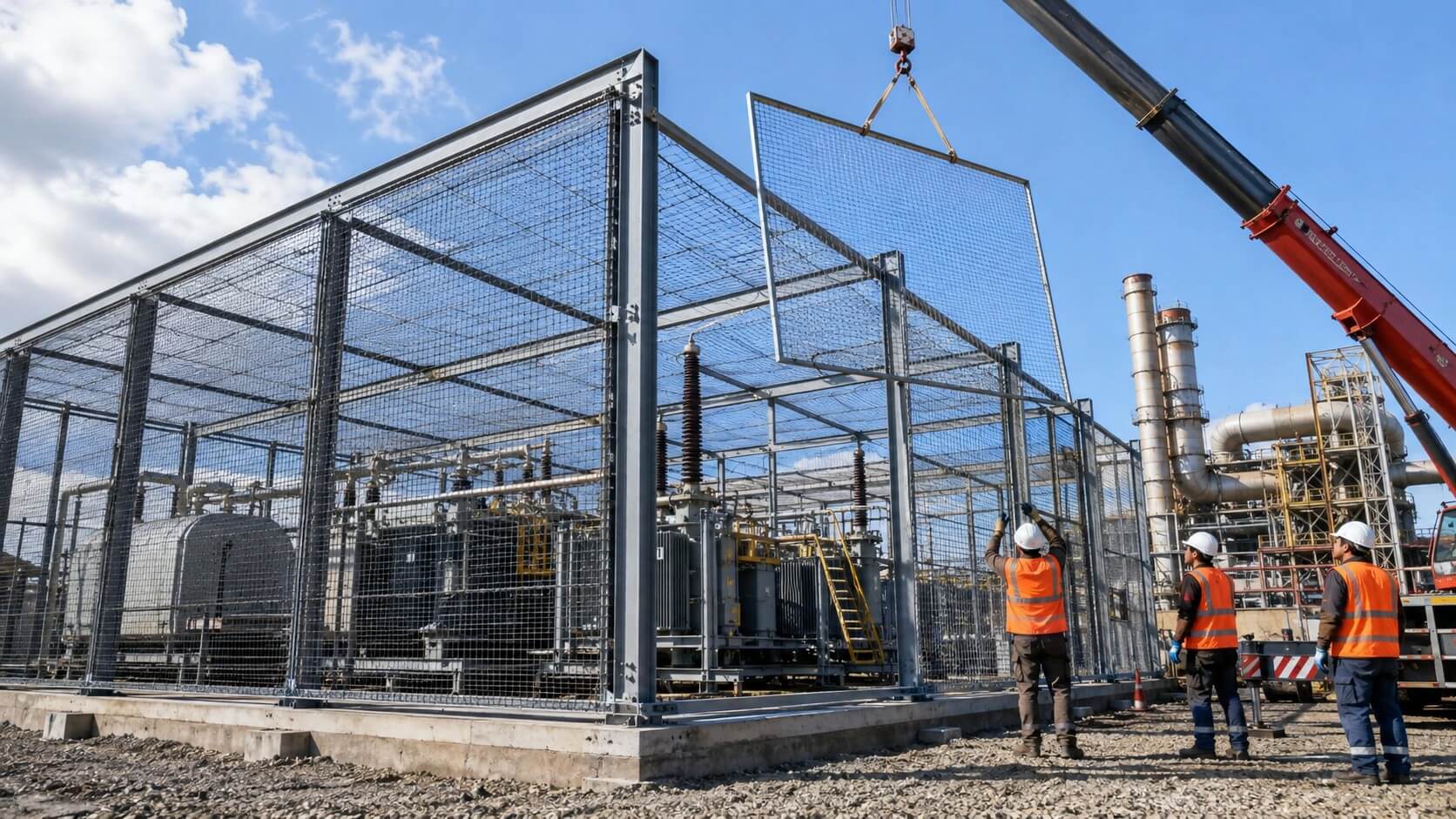

7. Изготовление, монтаж и приёмка

При изготовлении и монтаже контролируют материалы и комплектующие, геометрию, соединения, защитные покрытия, натяжение и фактический провис сеток. Монтаж выполняют по ППР с оформлением исполнительной документации.

8. Эксплуатация и восстановление

Для эксплуатации необходимы регламент осмотров, критерии недопустимых дефектов и порядок ремонта или замены повреждённых компонентов. ЗОК требует регулярного технического контроля и обслуживания.

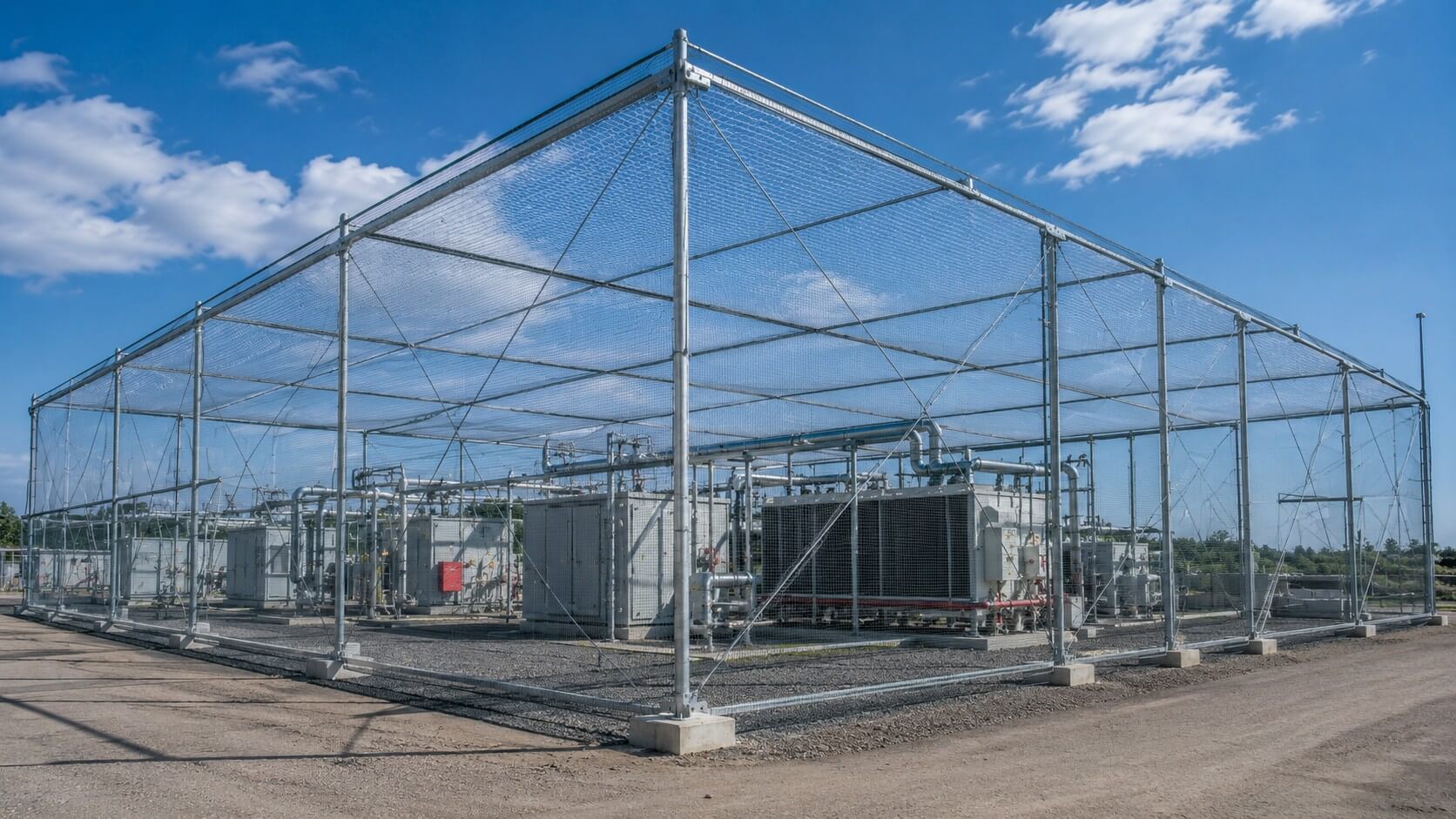

Что получает Заказчик

Состав обязательной проектной документации определяется стадией работ и требованиями к конкретному объекту. Дополнительные материалы — например КМД, сметные расчёты или расширенные ведомости — передаются, если они предусмотрены договором. В комплект могут входить:

• реестр исходных данных и матрица требований;
• варианты компоновки и расчётное обоснование выбранной схемы;
• данные по прогибам, усилиям и реакциям;
• требования к сетке, канатам, демпферам, узлам и фундаментам;
• решения по молниезащите и уравниванию потенциалов;
• чертежи КМ, а при необходимости и по условиям договора — КМД;
• ведомость объёмов и, если предусмотрено договором, локальный сметный расчёт;
• программа испытаний, материалы для монтажа, приёмки и эксплуатации в согласованном составе.

Главный принцип — каждый значимый параметр должен иметь источник: требование Заказчика, норму, расчёт, паспорт производителя или протокол испытаний. Неподтверждённые значения маркируются как предварительные и не выдаются за готовое производственное решение.

Что проверить перед передачей решения в производство

Перед изготовлением полезно выполнить итоговую сверку расчёта и рабочей документации:

• фактическое число и характеристики демпферов совпадают с расчётной моделью;
• сетка, канаты, окантовка и соединения соответствуют принятым в расчёте;
• реакции передаются именно в те опоры, анкеры и фундаменты, которые показаны на чертежах;
• расчётный прогиб не нарушает требуемую дистанцию до защищаемого объекта;
• для специальных элементов есть необходимые паспорта, характеристики или результаты испытаний.

Если исходные данные или характеристики компонентов не подтверждены, решение нельзя считать готовым к производству. В публичных материалах при этом не следует раскрывать параметры расчётной угрозы, координаты и уязвимые места реального объекта.

Как проверить подрядчика по ЗОК: 12 вопросов до заключения договора

1. Какая расчётная угроза принята и кем она утверждена?
2. Какой уровень защиты и критерий приемлемого результата заложены?
3. Какие направления подлёта и поражающие факторы рассматриваются?
4. Как определён максимальный динамический прогиб и остаточный зазор до объекта?
5. На какие сочетания проверены сетка, канаты, каркас, узлы и фундаменты?
6. Есть ли диаграммы «сила–перемещение» для демпферов и соединений?
7. Совпадает ли испытанный образец с предлагаемой конструкцией по сетке, окантовке, креплению и размерам карты?
8. Куда передаются реакции: в собственные фундаменты или в существующий объект?
9. Выполнены ли обследование, геология и поверочный расчёт там, где они необходимы?
10. Что входит в стоимость, а что будет выставлено дополнительно?
11. Какие документы будут переданы для монтажа, приёмки и эксплуатации?
12. Как восстанавливается ЗОК после локального повреждения и кто отвечает за периодический контроль?

Если на эти вопросы есть конкретные ответы и документы, предложение можно предметно сравнивать. Если вместо них звучит только «усиленная сетка», «типовое решение» и «большой запас прочности», технический риск остаётся у Заказчика.

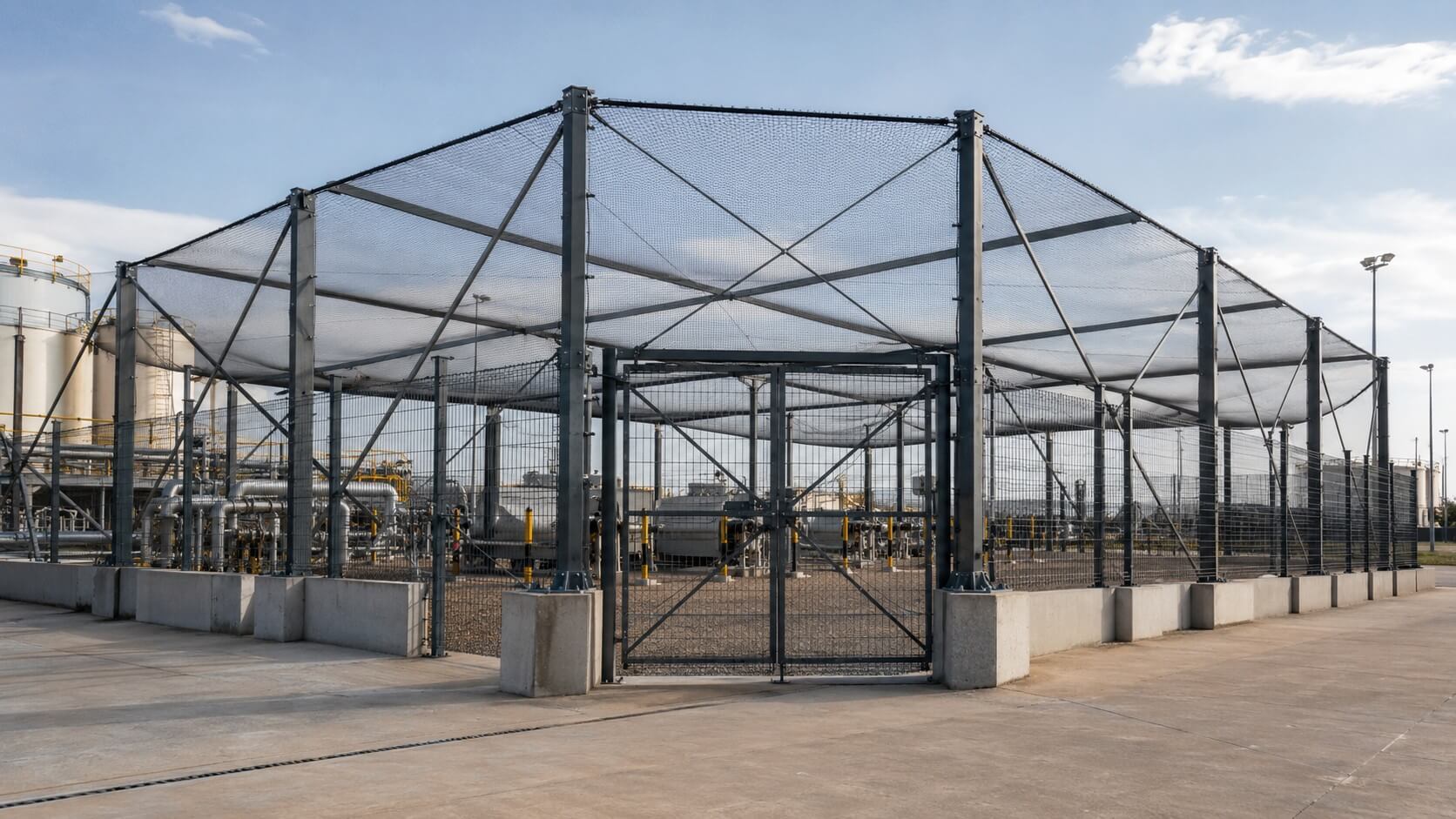

Частые вопросы о ЗОК от БПЛА

Можно ли установить только сетку без металлического каркаса?

Иногда сетку можно закрепить на существующих конструкциях, но тогда нагрузки от ЗОК передаются на защищаемый объект. Потребуются обследование, поверочный расчёт, проверка узлов и анкеров. Без этого существующая кровля, колонны или контейнер не могут считаться расчётной опорой.

Какой размер ячейки нужен для защиты от БПЛА?

Универсального размера нет. Ячейку выбирают с учётом расчётного типа БПЛА, материала сетки, её прочности и растяжимости, окантовки, способа крепления, динамического прогиба, а также проницаемости при гололёде.

Какое расстояние должно быть между сеткой и объектом?

Расстояние определяется расчётом. Оно должно учитывать начальный провис, снег и гололёд, динамический прогиб при ударе, перемещение опор, действие воздушной ударной волны и монтажные допуски. Фиксированное число без этих проверок нельзя переносить с одного объекта на другой.

Нужны ли демпферы?

Энергопоглощающие устройства позволяют уменьшить пиковую динамическую нагрузку, но их количество, усилие и рабочий ход должны соответствовать реальной схеме передачи усилий. Назначение демпфера только по предельной силе без диаграммы «сила–перемещение» недостаточно.

Можно ли сделать ЗОК из строительных лесов?

СП допускает опорные конструкции на основе строительных лесов при подтверждении их несущей способности и соответствия требованиям ЗОК. Требуется объектный расчёт всей системы, а не только паспорт на элементы лесов.

Нужны ли испытания, если есть расчёт?

Расчёт и испытания дополняют друг друга. СП 542 рекомендует проверять расчёт улавливающей конструкции испытаниями, а при постановке ЗОК на производство изготовитель обязан провести динамические испытания.

Можно ли заранее назвать точную стоимость ЗОК?

Точную стоимость определяют после фиксации расчётной угрозы, схемы, габаритов, фундаментов и состава специальных элементов. На старте можно подготовить диапазон бюджета и перечень факторов, которые его изменят.

Какие данные нужны для предварительной оценки?

Минимально нужны регион и адрес площадки, назначение объекта, план с габаритами, фото, желаемые защищаемые зоны, известные требования по уровню защиты или угрозе, ограничения по доступу и монтажу, а также имеющиеся топосъёмка, геология и чертежи существующих конструкций.

Кто должен обслуживать ЗОК после монтажа?

Эксплуатирующая организация назначает ответственных лиц, ведёт журнал состояния компонентов и организует осмотры, ремонт и замену дефектных элементов. Регламент и критерии браковки должны быть переданы вместе с документацией.

Даёт ли ЗОК абсолютную защиту от любого БПЛА?

Нет инженерной системы, которую корректно проектировать «от всего». ЗОК рассчитывают под утверждённую угрозу и критерии защиты. Профессиональный подрядчик называет границы применимости решения и не заменяет расчёт абсолютными маркетинговыми обещаниями.

С чего начать проектирование ЗОК

Чтобы получить первичную оценку, направьте нам:

• план или схему объекта с основными размерами;
• несколько фотографий площадки;
• назначение и режим работы защищаемого оборудования;
• известные требования по уровню защиты и расчётной угрозе;
• ограничения по проходам, проездам, вентиляции, ремонту и остановке производства;
• имеющиеся топосъёмку, геологию и чертежи существующих конструкций.

На первом этапе можно определить, каких данных не хватает, выбрать возможные схемы ЗОК и зафиксировать состав дальнейших работ. Вместо абстрактной цены «за сетку» Заказчик получает последовательность этапов: исходные данные → концепция → расчёт → смета → проект → испытания → изготовление → монтаж → эксплуатация.

Для ЗОК важны не общие обещания, а понятные исходные данные, прослеживаемый расчёт и документы, которыми подтверждаются принятые решения.
