Требования к защитным ограждающим конструкциям от БПЛА

С 6 января 2025 года в России действует СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования». Документ распространяется на проектирование ЗОК для защиты зданий, строений и сооружений различного функционального назначения от воздействия БПЛА. СП утвержден приказом Минстроя России № 910/пр от 25 декабря 2024 года. В официальной карточке Росстандарта документ имеет статус «Действует». Росстандарт: СП 542.1325800.2024

Для предприятия практический вывод прост: купить сетку недостаточно. Надежность защиты определяет вся система — улавливающий элемент, опоры, каркас, растяжки, узлы, анкеры и фундаменты. Поэтому защита промышленных объектов от БПЛА начинается со сбора исходных данных и расчета, а затем переходит к проектированию, изготовлению, монтажу и эксплуатационному контролю.

Нормативные документы по защите от БПЛА

Основной свод правил по проектированию защитных конструкций от БПЛА — СП 542.1325800.2024. Вместе с ним проектировщик применяет СП 16.13330 для стальных конструкций, СП 20.13330.2016 для нагрузок и воздействий, ГОСТ 27751 по надежности строительных конструкций, а также применимые нормы по основаниям, анкеровке, защите от коррозии и обследованию конструкций. Полный перечень нормативных ссылок приведен в СП. ГАРАНТ: текст СП 542.1325800.2024.

В технических заданиях может встречаться формулировка «защитные сооружения от БПЛА», однако СП использует термин ЗОК — защитная ограждающая конструкция. Это конструктивная система, предназначенная для снижения воздействия опасных факторов атаки БПЛА на защищаемый объект. Для проектируемых, реконструируемых и капитально ремонтируемых объектов решения по ЗОК по решению технического заказчика включают в соответствующую проектную документацию.

Из чего состоит ЗОК

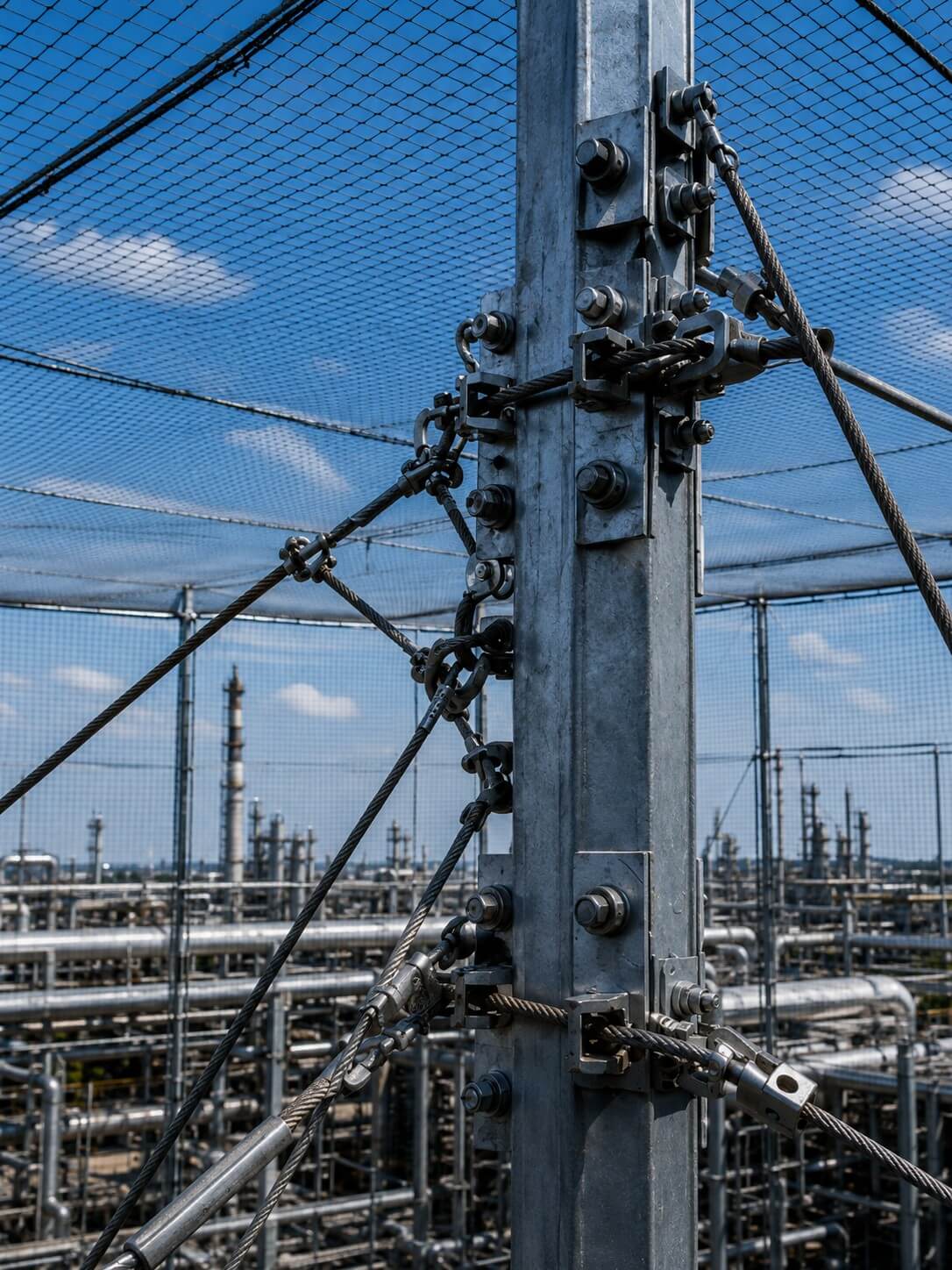

Защитная сетка выполняет только часть функции. СП рассматривает сетчатые улавливающие конструкции, стальные канаты, опоры, растяжки, фундаменты и противоосколочные элементы. Поэтому проектирование нельзя сводить только к прочности полотна или размеру ячейки.

Инженерная задача заключается в расчете всей системы, а не отдельного изделия. Компания «ЦЕХ» занимается изготовлением и монтажом металлоконструкций, поэтому при разработке решения учитывается совместная работа улавливающих элементов, каркаса, опор и оснований. Подробнее о производстве металлоконструкций.

Требования к защите объектов от БПЛА и расчетные воздействия

При проектировании ЗОК учитывают требования механической и пожарной безопасности, эксплуатационной пригодности, ремонтопригодности и технического контроля. Срок службы конструкции устанавливают в задании на проектирование с учетом возможности ремонта, при этом он не должен превышать срок службы защищаемого сооружения. ЗОК также не должна препятствовать проезду и маневрированию пожарной техники, работе пожарной автоматики и применению средств тушения.

СП предусматривает учет массы и скорости расчетного БПЛА при соударении. В расчетной модели учитывают податливость связей и предварительное напряжение, возникающее при монтаже. Проверке подлежат и соединения несущей системы. Поэтому паспортная прочность одной сетки или характеристики отдельной трубы сами по себе не подтверждают работоспособность всей ЗОК.

Требования к сеткам и материалам

Материалы выбирают с учетом назначения объекта и расчетных условий. Металлические и полимерные сетки, а также стальные канаты различаются массой, жесткостью, коррозионной стойкостью и требованиями к креплению. СП не устанавливает единственный универсальный тип улавливающего элемента для всех объектов.

Для улавливающей сетчатой конструкции СП устанавливает проницаемость не менее 75% при расчетной или экстремальной толщине стенки гололеда. На взрывопожароопасных объектах применение сеток из горючих материалов не допускается. Это необходимо учитывать, в частности, при проектировании защиты взрывопожароопасных участков нефтебаз и резервуарных парков.

Поэтому решение по защите от БПЛА выбирают после анализа условий эксплуатации, климата, коррозионной среды, требований к доступу оборудования и расчетных воздействий.

Зависимая или независимая опорная схема

Если ЗОК передает нагрузки на защищаемое здание или сооружение, необходимо проверить его конструкции. Независимая схема исключает передачу этих нагрузок на существующий объект, но требует собственных опор и фундаментов. Конкретный вариант выбирают с учетом геометрии площадки, несущей способности существующих конструкций и условий монтажа.

Единого нормативного расстояния от улавливающей сетки до защищаемого оборудования для всех объектов нет. Расстояние определяют расчетом. По высоте между поверхностью улавливающей конструкции и защищаемым объектом должен оставаться достаточный зазор с учетом прогиба системы при воздействии БПЛА. Одновременно учитывают нагрузки от воздушной ударной волны и требуемую защитную функцию ЗОК.

Для предварительного выбора схемы инженерной защиты нужны план площадки, габариты защищаемой зоны и сведения о существующих конструкциях.

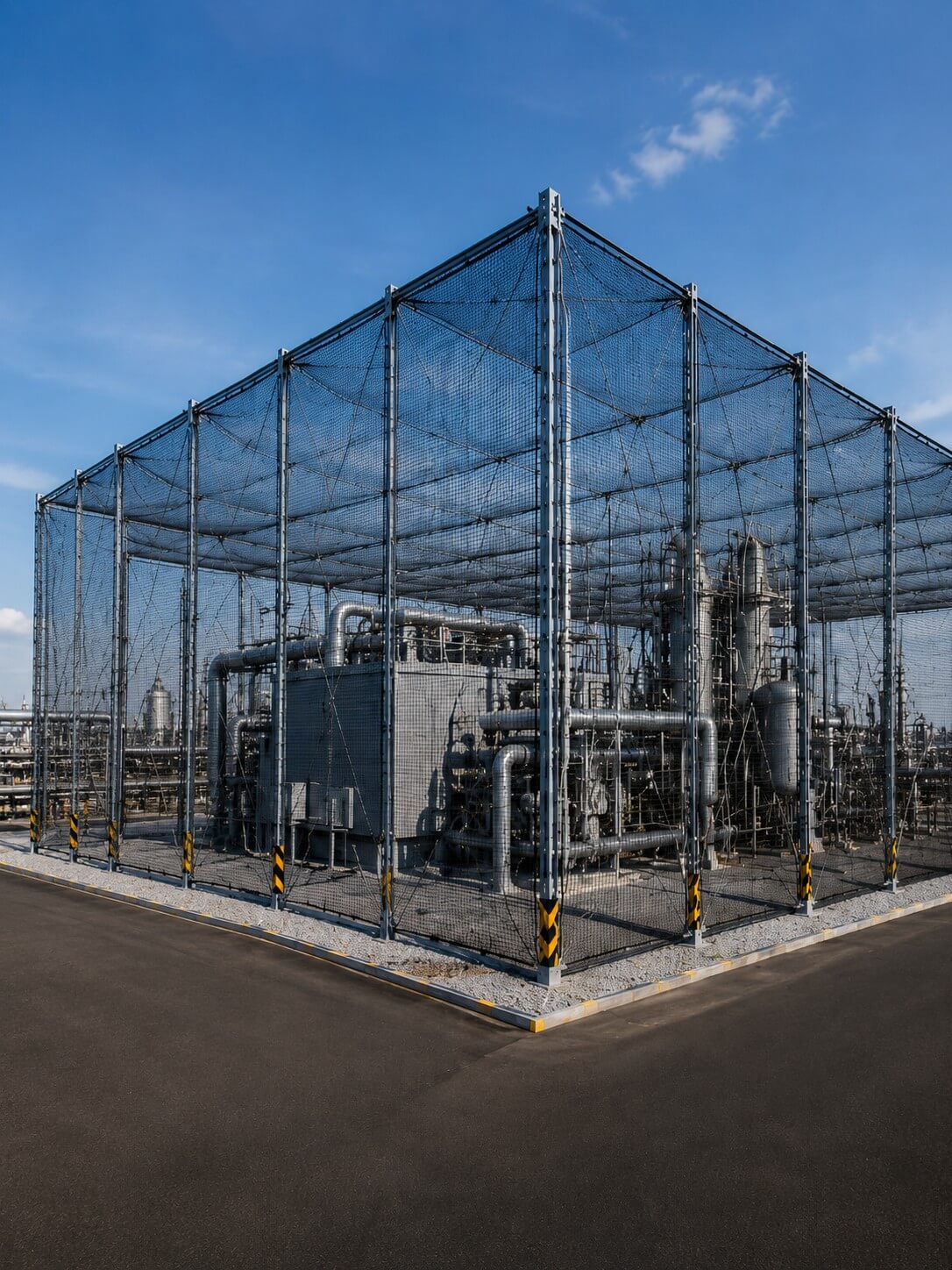

Промышленные объекты: где требования особенно важны

На резервуарных парках и других промышленных площадках ЗОК не должна мешать обслуживанию оборудования, пожарным проездам и технологическим маршрутам. Материалы проверяют с учетом пожарных ограничений, металлические конструкции — с учетом коррозионной среды и применимых требований молниезащиты. Опоры размещают с учетом существующих подземных коммуникаций. В нормативных ссылках СП присутствует ГОСТ Р 59789 по молниезащите.

Для существующего склада или производственного корпуса отдельный риск связан с креплением ЗОК к каркасу здания без проверки его несущей способности. Для открытого технологического оборудования в отдельных случаях может быть целесообразна локальная защитная конструкция, если расчет подтверждает необходимый уровень защиты.

На действующем предприятии монтаж обычно приходится увязывать с транспортными маршрутами, ремонтными работами и производственным режимом. Возможность выполнения работ без остановки производства оценивают отдельно с учетом обследования объекта, технологии монтажа и разработанного ППР.

Исходные данные для проектирования

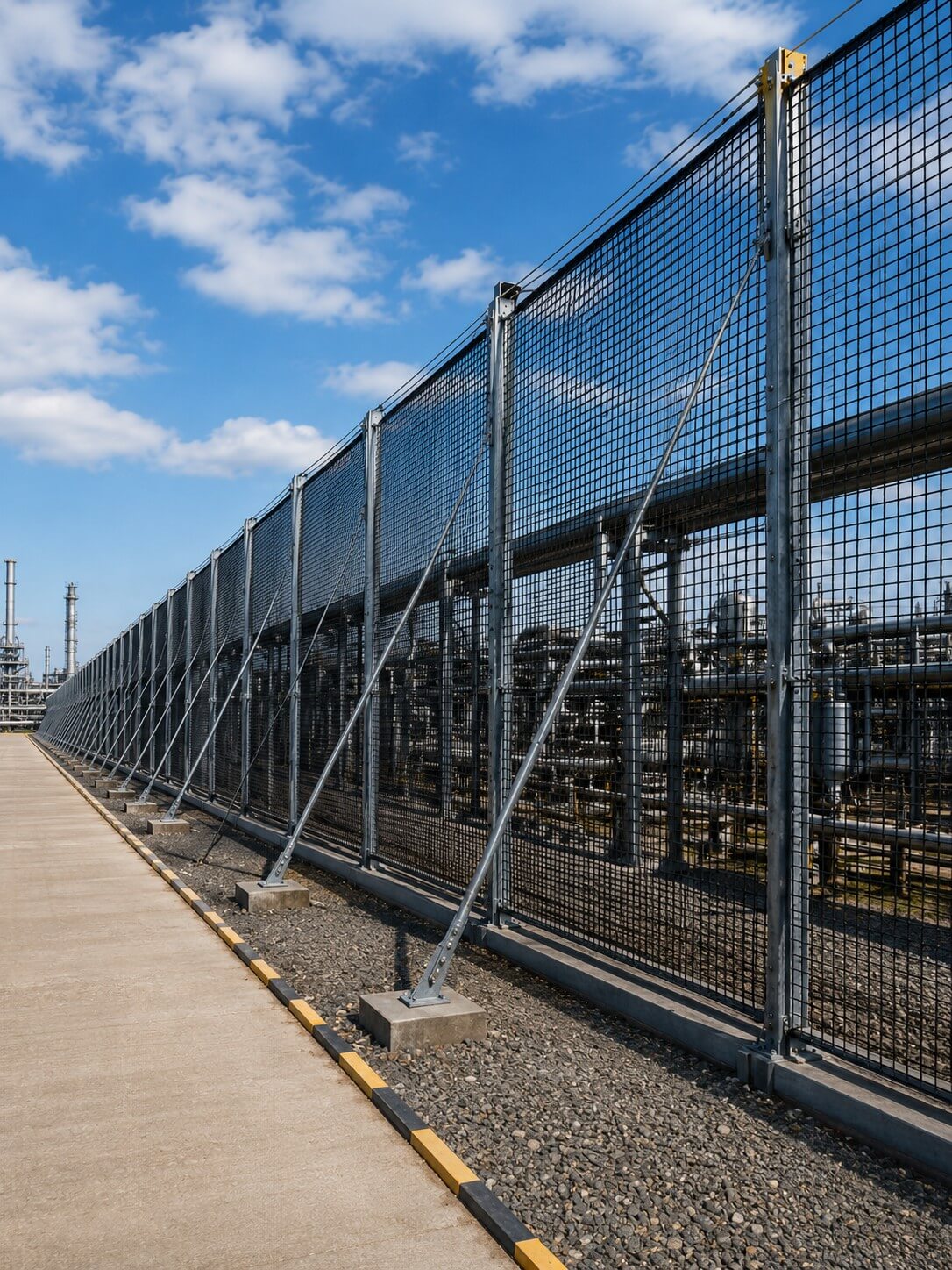

Как проходит проектирование и монтаж ЗОК

Упрощенно полный цикл работ можно представить следующим образом:

1. Получение задания и исходных данных.
2. Обследование и обмеры при необходимости.
3. Выбор принципиальной схемы ЗОК.
4. Расчет воздействий, опор, узлов и оснований.
5. Разработка проектной и рабочей документации.
6. Изготовление металлоконструкций.
7. Монтаж, оформление исполнительной документации и приемка.

Приложение Б СП содержит более детальную рекомендуемую последовательность именно проектирования: от определения требуемого уровня защиты и параметров расчетного БПЛА до выполнения расчетов, проверки принятых решений и оформления документации. Производственный цикл дополнительно включает изготовление, доставку и монтаж конструкции.

Испытания и эксплуатационный контроль

Работа с ЗОК не заканчивается после расчета и монтажа. При постановке конструкции на производство СП предусматривает проведение испытаний динамической нагрузкой для подтверждения соответствия технической документации. Для ЗОК построечного типа испытания отдельных элементов рекомендуется выполнять на стадии опытных образцов.

После ввода в эксплуатацию конструкцию необходимо регулярно контролировать. Результаты контроля состояния компонентов ЗОК вносят в эксплуатационный журнал ежемесячно. После повреждений отдельные элементы должны быть обследованы, а при необходимости — отремонтированы или заменены.

Типовые ошибки при выборе ЗОК

От чего зависит стоимость

Стоимость ЗОК зависит от площади и высоты защищаемой зоны, типа каркаса, шага опор, материала улавливающего элемента, устройства фундаментов, характеристик грунтов, расположения коммуникаций, необходимости обследования, разработки ППР и сложности монтажных работ. Поэтому сравнивать предложения корректнее по стоимости рассчитанной системы для конкретного объекта, а не только по цене сетки за квадратный метр.

Компания «ЦЕХ» объединяет проектирование, изготовление и монтаж защиты от БПЛА в рамках одного проекта. Это позволяет заранее согласовать металлоконструкции, узлы, основания и технологию монтажа.

Что запросить у подрядчика

При выборе подрядчика стоит запросить перечень исходных данных, описание принятой схемы ЗОК, учитываемые расчетные воздействия, решения по опорам и основаниям, основные узлы, спецификации, состав проектной и рабочей документации, требования к ППР и исполнительной документации.

После сдачи объекта также должны быть понятны порядок осмотра конструкции, обслуживание и действия при повреждении компонентов. Поставка отдельных элементов и разработка полноценной ЗОК под конкретный объект — разные по объему инженерные задачи.

Вопросы и ответы

Есть ли единые рекомендации по защите объектов от БПЛА для любого предприятия?

Нет. СП устанавливает правила проектирования, однако конкретную схему ЗОК и расчетные воздействия определяют по заданию и исходным данным объекта.

Методические рекомендации по защите от БПЛА заменяют СП 542?

Нет. Отраслевые и методические рекомендации могут использоваться при формировании требований к защите, но конструктивные решения проектируют с учетом действующих нормативных документов и задания на проектирование.

Достаточно ли ГОСТ или паспорта на сетку?

Нет. Документы на материал или отдельное изделие не подтверждают несущую способность каркаса, соединений, анкеров и фундаментов. Работоспособность необходимо оценивать для системы в целом.

Вывод

СП 542 рассматривает защиту от БПЛА как задачу проектирования инженерной системы, а не установки отдельной сетки. ЗОК работает как совокупность улавливающего элемента, опор, соединений и оснований. При проектировании учитывают климатические, сейсмические и особые воздействия, пожарные требования, ремонтопригодность и особенности конкретного объекта.

Первый этап для технического заказчика — собрать исходные данные и определить возможную принципиальную схему. Для предварительной проработки обычно достаточно плана или чертежа, габаритов объекта, региона строительства и описания защищаемой зоны. Получить перечень исходных данных для проектирования ЗОК.
