Пассивная защита промышленных объектов от БПЛА: виды и решения

Для промышленного предприятия задача состоит не в покупке сетки как отдельного изделия. Сначала определяют критические зоны, выбирают место для физического барьера и рассчитывают конструкцию. Ошибка на любом этапе создает ложное чувство безопасности, мешает эксплуатации или передает избыточные нагрузки на здание и оборудование.

Пассивная защита объектов от БПЛА включает сетчатые контуры, каркасные навесы, тросовые системы, экраны, решетки и модульные укрытия. Решение зависит от геометрии площадки, модели угроз, климатических условий, расположения пожарных проездов и режима работы предприятия. Универсальной конструкции, одинаково подходящей для резервуара, склада и производственного корпуса, не существует.

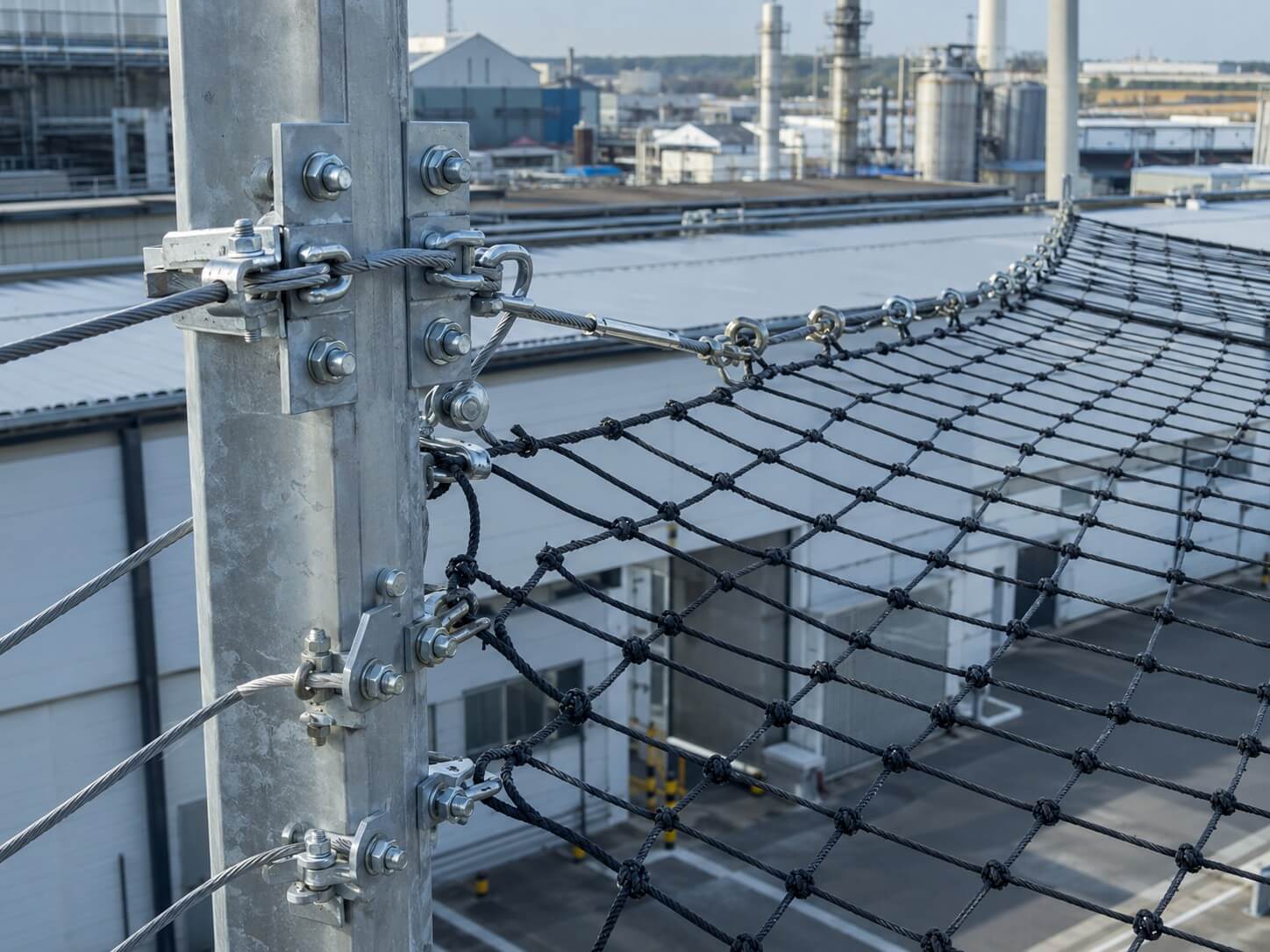

Что относится к пассивной защите от БПЛА

Пассивные средства защиты создают физический барьер между дроном и критическим узлом. Они не воздействуют на канал управления и не требуют постоянного электропитания. Системы обнаружения сообщают о появлении угрозы, активные комплексы воздействуют на беспилотный аппарат или его каналы связи, а физический барьер ограничивает доступ в заданную зону и обеспечивает безопасное расстояние до оборудования.

К таким решениям относят защитные сетки на опорах, антидроновые навесы, тросово-сеточные системы, решетчатые экраны и конструкции для защиты проемов. Противодействие угрозе обычно включает несколько уровней, а инженерный барьер дополняет остальные меры. В состав конструкции могут входить сетчатое полотно, опоры, фундаменты, силовые тросы, анкеры, узлы натяжения и сменные секции.

Инженерная защита от БПЛА не гарантирует безопасность при любом сценарии. Ее задача — снизить вероятность прямого контакта в пределах расчетной модели. После воздействия конструкцию необходимо проверить и при необходимости восстановить.

Какие объекты защищают в первую очередь

Приоритет определяют по последствиям возможного отказа. Критичным считают узел, повреждение которого может остановить производство, нарушить энергоснабжение или создать пожарный риск.

• Резервуарные парки. Конструкцию проектируют так, чтобы сохранить доступ к арматуре, лестницам и площадкам. Опоры часто выносят за пределы оборудования.
• Открытые установки. Защиту делят на отдельные зоны с учетом трубопроводов, эстакад и сложной геометрии.
• Склады. В проекте учитывают ворота, маршруты грузового транспорта, движение погрузчиков и большие пролеты.
• Энергетические узлы. Локальные каркасы используют для защиты трансформаторов, генераторов, насосов и другого оборудования.
• Производственные корпуса. Отдельно анализируют кровлю, световые фонари, вентиляционные проемы и наружные установки.

Полное перекрытие территории требуется не всегда. Локальная защита критических узлов позволяет снизить металлоемкость конструкции и сохранить транспортные маршруты. Варианты для разных площадок представлены в разделе «Защита от БПЛА».

Виды пассивной защиты от БПЛА

Сетка на отдельно стоящих опорах

Такой контур применяют над открытыми площадками и группами объектов. При независимой конструктивной схеме отдельные опоры не передают нагрузку на кровлю или резервуар. Секции сетки можно заменять без демонтажа всего барьера. При проектировании проверяют фундаменты, высоту конструкции, ветровые воздействия и наличие места для монтажа.

Каркасные защитные навесы

Навес подходит для локального оборудования, энергетических установок и складских зон. Жесткая опорная схема обеспечивает определенную расчетом передачу нагрузок. Заводское изготовление сокращает объем операций на площадке. В проекте предусматривают необходимые габариты для ремонта и проезда специальной техники.

Тросово-сеточные системы

Силовые тросы поддерживают сетку, формируют пролеты и передают усилия на опоры. Узлы натяжения позволяют регулировать и обслуживать контур. Редко расположенные тросы без сетчатого заполнения нельзя считать универсальным решением. Конфигурацию системы назначают после расчета.

Экраны, решетки и модульные укрытия

Экраны применяют для защиты ворот, окон, вентиляционных проемов и фасадных узлов. Модульные конструкции подходят для реконструкции и поэтапного расширения. Комбинированный барьер может объединять улавливающий слой, каркас и экран. Каждый элемент при этом выполняет отдельную функцию.

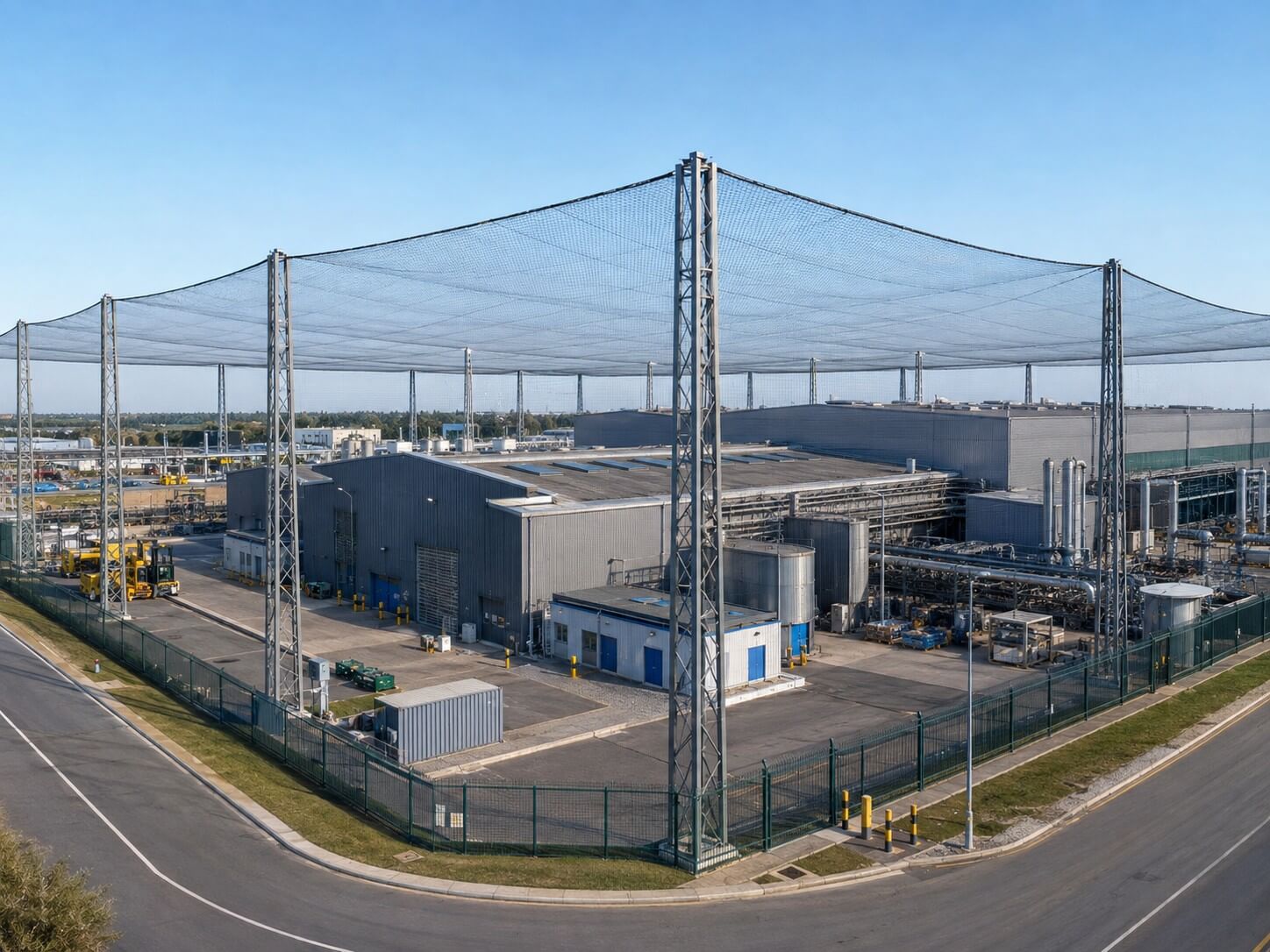

Виды защитных конструкций от БПЛА: сравнение

Почему одной сетки недостаточно

Механическая защита от БПЛА работает как единая несущая система. Сетка принимает воздействие, тросы распределяют усилия, а опоры передают их на фундаменты. Слабое соединение снижает работоспособность всего контура. Чрезмерная жесткость также может быть опасна, если усилие передается непосредственно на защищаемое оборудование.

Нагрузки и основания

При расчете учитывают постоянные, ветровые, снеговые и гололедные нагрузки, а также монтажные состояния. Лед и загрязнения изменяют массу полотна и его аэродинамические свойства. Общие правила расчета устанавливает СП 20.13330.2016 «Нагрузки и воздействия». Стальные элементы рассчитывают по СП 16.13330.2017 «Стальные конструкции».

Кровлю, колонну или резервуар нельзя использовать в качестве опоры без предварительного обследования. Проектировщик должен проверить несущую способность конструкций и путь передачи усилий. Для отдельно стоящего каркаса также потребуются сведения о грунтах и подземных коммуникациях.

Проезды и доступ к оборудованию

Защитный каркас не должен блокировать проезд пожарной техники, пути эвакуации, ворота и ремонтные зоны. Федеральный закон № 123-ФЗ предусматривает требования к пожарным проездам и подъездным путям к зданиям и сооружениям.

До выбора конструктивной схемы можно изучить варианты физической защиты промышленных объектов и сопоставить их с планом территории. Типовые решения помогают сформировать предварительное представление о системе, но не заменяют обследование объекта.

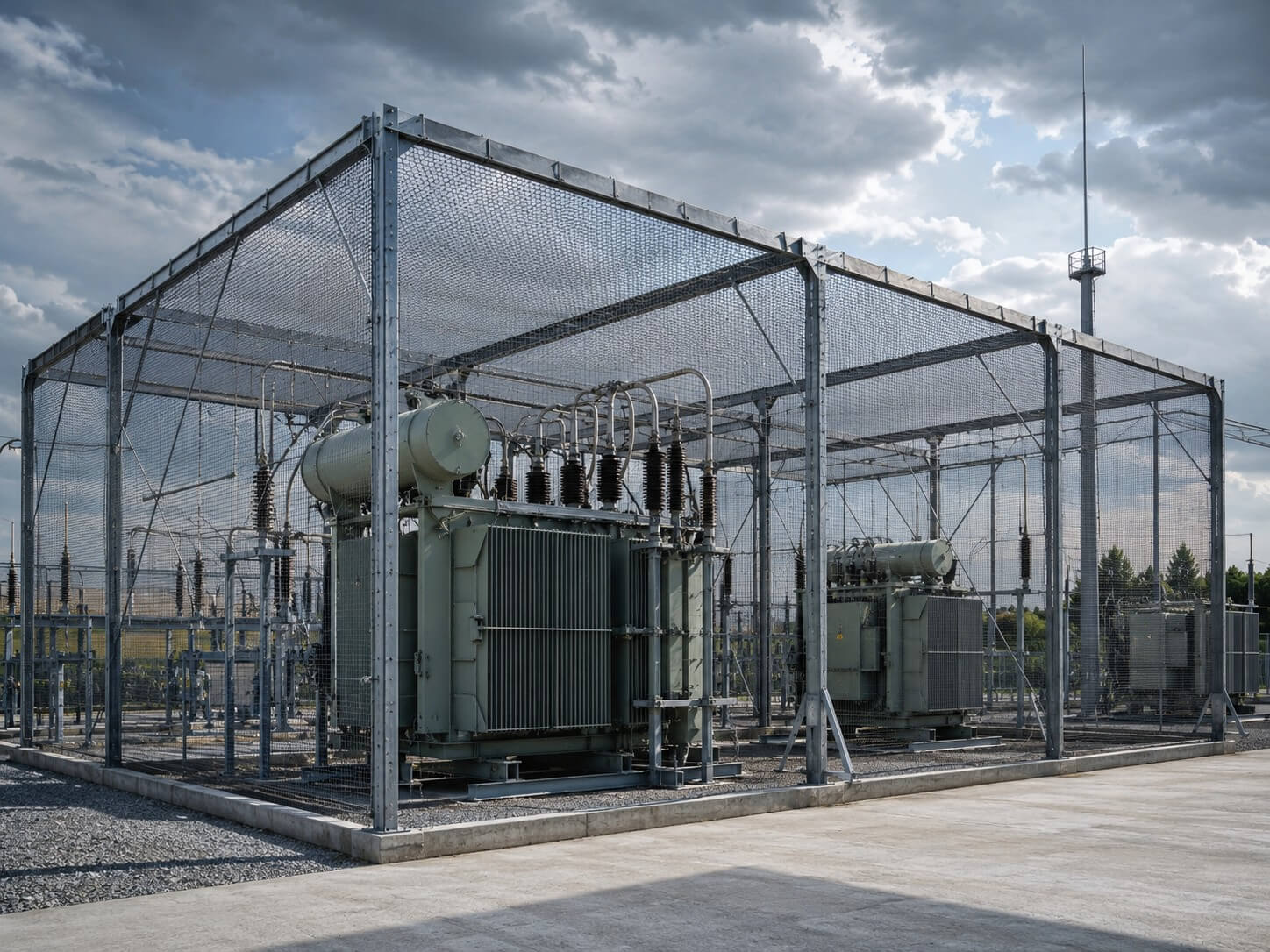

Как выбрать средства пассивной защиты от БПЛА

1. Выделить критические узлы. В первую очередь защищают оборудование, отказ которого может остановить технологический процесс.
2. Сформировать модель угроз. В задании фиксируют возможные направления воздействия, границы защищаемой зоны и допустимый остаточный риск.
3. Определить ограничения. Учитывают проезды, краны, маршруты персонала и ремонтные площадки.
4. Выбрать масштаб защиты. Локальный контур закрывает отдельный узел, зональный — группу объектов, периметральный — участок территории.
5. Разработать конструктивную схему. Определяют расположение опор, размеры пролетов, тросы, анкеры и фундаменты.
6. Выполнить расчет. Проверяют нагрузки, устойчивость, соединения и монтажные состояния.
7. Продумать эксплуатацию. В проекте устанавливают порядок осмотров, замены секций и доступа к креплениям.

Технический регламент № 384-ФЗ связывает безопасность сооружения с его проектными параметрами на протяжении всего жизненного цикла. Инженерную защиту рассматривают как комплекс сооружений, снижающий последствия опасных природных и техногенных воздействий. Поэтому антидроновый барьер проектируют как строительную систему, для которой необходимы расчет, рабочая документация, монтаж и регламент эксплуатации.

Какие данные нужны для расчета

Для выбора схемы подрядчику передают адрес и план территории, размеры защищаемой зоны, высоту оборудования, фотографии и имеющиеся чертежи. Отдельно отмечают пожарные проезды, подземные коммуникации, ремонтные площадки и ограничения по проведению сварочных, земляных и высотных работ.

Для действующего предприятия фиксируют монтажные окна и маршруты техники. Заводская готовность крупных элементов сокращает объем операций на объекте. Деление работ на монтажные захватки позволяет избежать полной остановки производственного процесса.

От чего зависят сроки и стоимость

Цена квадратного метра сетки не отражает бюджет всей системы. Стоимость зависит от площади и высоты контура, длины пролетов, металлоемкости, типа фундаментов, характеристик грунта, защитного покрытия и сложности узлов. На действующем объекте также учитывают пропускной режим, высотные работы и ограничения на использование техники.

Локальная схема часто рациональнее полного перекрытия площадки. Она защищает критическое оборудование и не требует устройства больших пролетов. Зональная система подходит для группы связанных установок.

Основные ошибки

• Покупать сетку до выбора конструктивной схемы.
• Крепить систему к зданию без предварительного обследования.
• Рассчитывать бюджет только по площади полотна.
• Не учитывать ветер, снег, гололед и коррозию.
• Перекрывать пожарные проезды и ремонтные зоны.
• Не предусматривать допустимые деформации и возможность замены секций.
• Не обеспечивать согласованность между проектированием, производством и монтажом.

Как оценить подрядчика

Подрядчик должен обследовать объект, рассчитать каркас и фундаменты, разработать рабочие узлы, изготовить конструкцию и выполнить монтаж. При изучении предложения проверяют состав работ, исходные допущения, сроки, комплект документации и границы ответственности.

Если поставщик обещает защиту от любых дронов без модели угроз и исходных данных, такое обещание не имеет достаточного технического обоснования. Характеристики системы должны подтверждаться расчетами, технической документацией или результатами испытаний.

Подготовить перечень исходных данных поможет раздел «Защита от БПЛА» компании «ЦЕХ». Другие направления производства представлены на главной странице компании.

Частые вопросы

Что относится к пассивной защите от БПЛА?

К пассивной защите относят сетчатые и тросово-сеточные системы, навесы, экраны, решетки и модульные укрытия. Они создают физический барьер и не воздействуют на радиосигнал.

Что лучше: металлическая или полимерная сетка?

Материал выбирают с учетом расчетного сценария, климатических условий, размеров пролетов, пожарных требований, срока эксплуатации и ремонтопригодности конструкции.

Нужно ли закрывать весь объект?

Не всегда. Сначала выделяют критические узлы. Локальная или зональная схема часто обеспечивает необходимый уровень защиты без перекрытия всей территории.

Допустим ли монтаж без остановки предприятия?

В проекте предусматривают заводскую готовность элементов, монтажные захватки и рабочие окна. Возможность выполнения работ без полной остановки предприятия зависит от условий площадки и режима производства.

Нормативная база

• Федеральный закон № 384-ФЗ «Технический регламент о безопасности зданий и сооружений».
• СП 20.13330.2016 «Нагрузки и воздействия».
• СП 16.13330.2017 «Стальные конструкции».
• Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности».

Заключение

Средства пассивной защиты от БПЛА работают только в составе рассчитанной конструкции. Результат определяют модель угроз, характеристики сетчатого полотна, опоры, фундаменты, соединения, климатические нагрузки и возможность доступа для обслуживания.

Для одного объекта подойдет каркасный навес, для другого — сетчатый контур на отдельно стоящих опорах. На третьем объекте может потребоваться комбинация экранов и зональной защитной системы. Конкретное решение принимают после обследования и инженерного расчета.
