Освещение в быстровозводимом ангаре: как рассчитать нормы, выбрать светильники и сэкономить на эксплуатации

Плохой свет в ангаре — это прямой путь к убыткам: сотрудники работают медленно, допускают брак, а счета за электричество съедают прибыль. Освещение промышленного объекта — это не просто «лампочки под потолком», а сложная инженерная задача, особенно в быстровозводимых зданиях, где важен каждый килограмм нагрузки на каркас.

Разберем пошагово, как рассчитать нормы, выбрать надежные светильники и сэкономить на эксплуатации, не рискуя безопасностью.

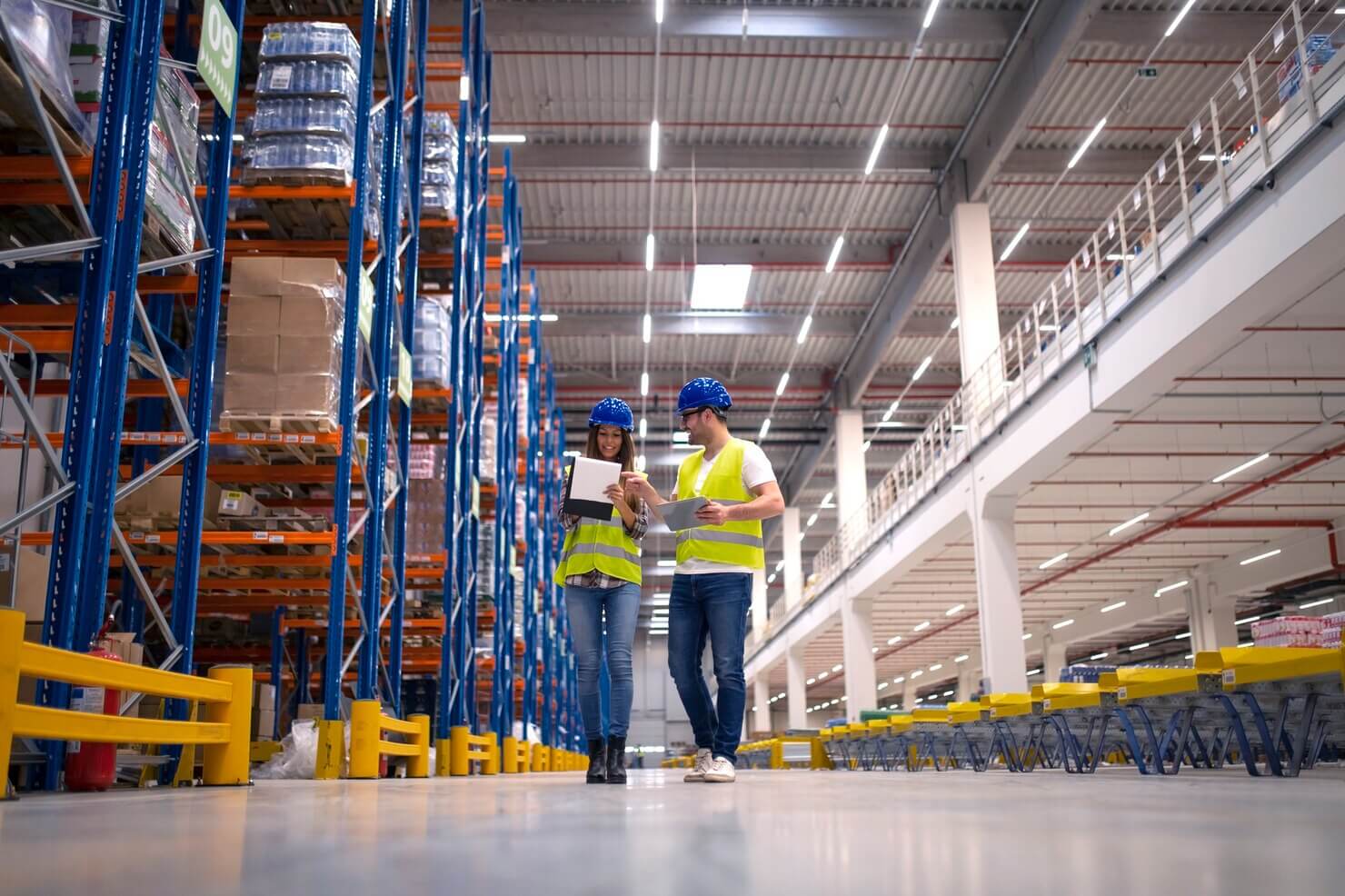

Нормы освещенности склада (СНиП): сколько света нужно вашему бизнесу?

Первый вопрос, который нужно решить еще до закупки кабеля: «Сколько света нам реально надо?». Многие ориентируются на принцип «чтоб было светло». Но понятие «светло» у всех разное. Глаз человека — удивительный прибор, он умеет адаптироваться даже к лунному свету. Проблема в том, что в полумраке мозг тратит колоссальные ресурсы на обработку визуальной информации. Внимание притупляется, реакция замедляется.

Государство давно посчитало, сколько света нужно для разных задач, и закрепило это в документах. Нормы освещенности СНиП (сейчас актуален СП 52.13330.2016) — это ваша страховка. И не только от штрафов трудовой инспекции, но и от ошибок персонала.

Цифры, на которые стоит опираться при проектировании:

1. Грубое хранение (сыпучие материалы, крупногабарит, паллеты). Если на складе нужно просто видеть, куда ехать, и отличать один большой ящик от другого, достаточно 75–100 Люкс.
2. Зона экспедиции и погрузки-разгрузки. Здесь уже читают накладные и проверяют целостность упаковки. Требуется 200–300 Люкс.
3. Зона комплектации и мелкого отбора. Самая важная зона на складе интернет-магазина или фулфилмента. Чтобы сотрудник быстро отличал один артикул от другого и не путал цвета, нужно 300–400 Люкс.
4. Производственные цеха (сборка, автосервис). Если люди работают руками и глазами постоянно, норма — 400–500 Люкс. Для точной сборки электроники или ювелирной работы требования взлетают до 1000 Люкс и выше.

Важнейший нюанс: эти цифры — требование к освещенности на рабочей поверхности. Не под лампой! Если у вас склад — свет должен быть на полу. Если цех сборки — на уровне стола (0,8 метра от пола). Часто бывает так: замеряешь свет стоя — прибор показывает норму. Кладешь прибор на пол — темнота. Это значит, что светильники подобраны неверно и просто греют воздух под потолком.

К тому же, освещение склада требует учитывать не только горизонтальную, но и вертикальную освещенность. Водитель штабелера, поднимая груз на высоту 8 метров, должен видеть маркировку на коробке, а не темное пятно. Если свет падает только сверху вниз узким пучком, полки стеллажей останутся в тени.

Битва технологий: почему LED победил, а ДРЛ и ДНаТ ушли в прошлое

Если вы зайдете в старый советский цех, вы увидите под потолком огромные «кастрюли» с лампами ДРЛ (ртутные) или ДНаТ (натриевые). Они гудят, долго разгораются и дают странный оранжевый или зеленоватый свет.

Современное промышленное освещение безальтернативно стало светодиодным (LED). И дело тут не в экологии или моде, а в сухом расчете окупаемости.

Обычная лампа ДРЛ имеет крайне низкий КПД. Из 100% потребляемой энергии в свет превращается дай бог 30%, остальное уходит в нагрев. То есть вы буквально отапливаете ангар электричеством по световым тарифам.

Светодиодный светильник работает с точностью до наоборот: он почти не греется, отдавая максимум энергии в свет.

Чтобы осветить большой ангар площадью 1000 кв. метров до нормы в 200 Люкс, на старых лампах вам потребуется около 15–20 кВт мощности. На качественных диодах — всего 5–6 кВт. При круглосуточной работе склада разница в счетах за год составит сотни тысяч рублей. Светодиоды окупают себя за 8–12 месяцев только на разнице в потреблении.

Кроме того, есть скрытые расходы на освещение ангара. Например, замена перегоревшей лампочки на высоте 6–12 метров:

1. Нужно остановить работу на участке (простой бизнеса).
2. Нужно освободить проход от товара.
3. Нужно арендовать подъемник или ставить вышку-туру.

Стоимость замены одной копеечной лампы может вылиться в 5–10 тысяч рублей накладных расходов. Качественный LED-светильник работает 50 000–100 000 часов (это 10 лет работы по 12 часов в день) без обслуживания, по принципу «поставил и забыл».

Как не купить мусор: критерии выбора

Рынок завален дешевыми светодиодными прожекторами. Соблазн купить их велик: «Зачем платить 10 тысяч за промышленный купол, если можно взять прожектор за полторы?».

Ответ прост: бытовой прожектор сгорит через полгода. В ангарах жесткие условия эксплуатации, и оборудование должно им соответствовать:

• Класс защиты (IP). В любом ангаре есть пыль. На мойках и в сельхозпостройках — влага и аммиак. Пыль — главный враг электроники. Она набивается внутрь корпуса, покрывает радиатор «шубой», диоды перегреваются и выходят из строя. Минимальное требование освещенности на складе — IP54. Если это автомойка или грязное производство — только IP65/IP67 (полная герметичность, можно мыть керхером).
• Оптика (КСС). Для высоких пролетов (выше 6 метров) нельзя брать светильники с широким углом рассеивания (120 градусов). Весь свет уйдет на освещение стен и верхушек стеллажей, а до пола долетят крохи. Нужны светильники с фокусирующими линзами (60 или 90 градусов), которые «бьют» светом точно вниз.

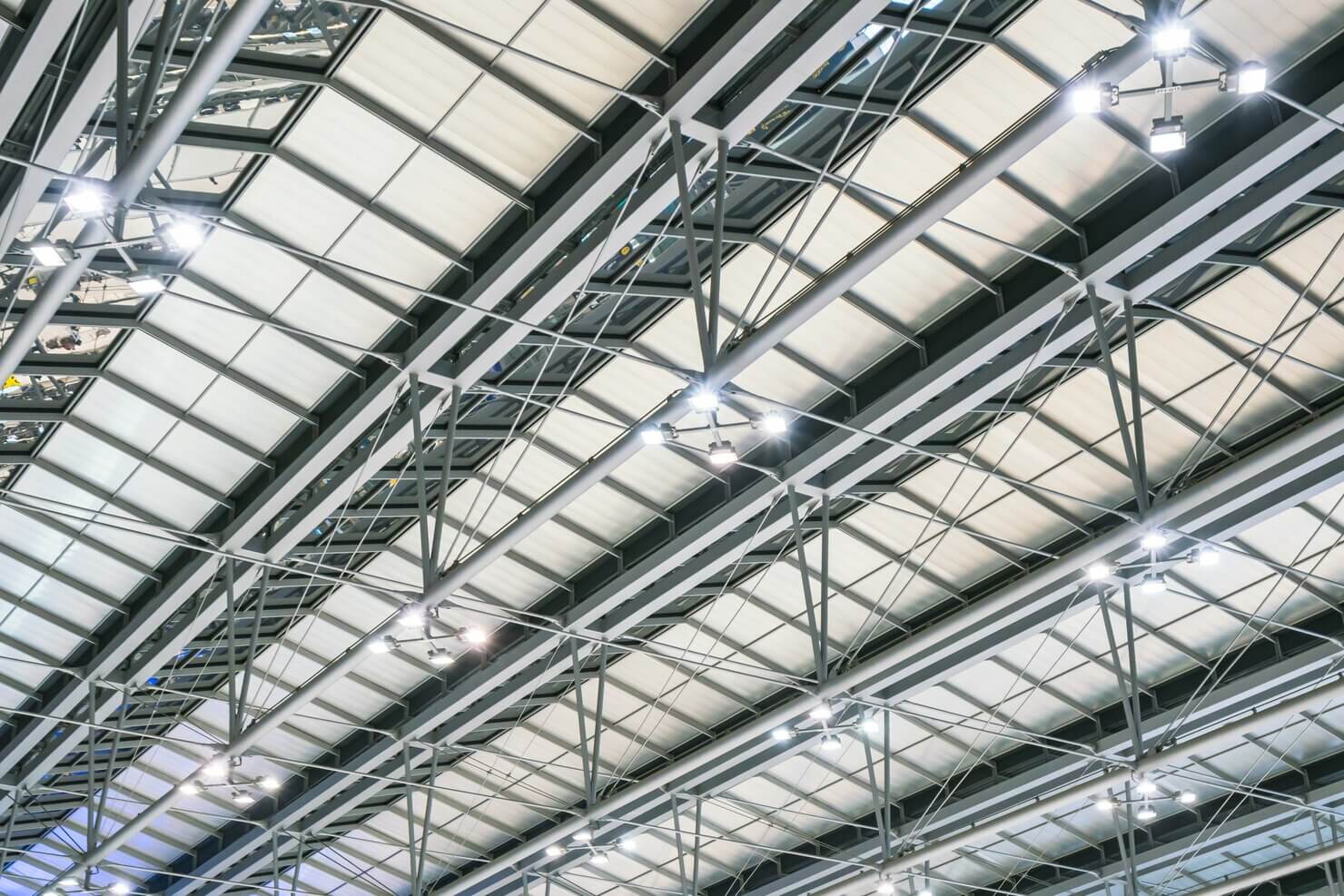

Инженерные тонкости: крепление к каркасу и нагрузки

Освещение быстровозводимых зданий — это головная боль для тех, кто привык работать с бетоном. Здесь нельзя просто просверлить потолок в любом месте. Основа ангара — это металлические фермы, связи и прогоны. Это тонко настроенная инженерная система, рассчитанная на определенные нагрузки.

Главное правило: нельзя сверлить несущие элементы ферм (особенно нижний пояс), чтобы повесить лампу. Отверстие ослабляет металл, и при сильной снеговой нагрузке ферма может сложиться. Крепиться нужно либо специальными струбцинами, либо на прогоны, либо использовать подвесы на тросах, перекинутых через балки.

Второй момент, про который забывают почти все — вес системы. Кажется, что светильник легкий (3–5 кг). Но на крупный объект их нужно 100–200 штук. Плюс километры толстого медного кабеля. Плюс тяжелые металлические лотки для прокладки трасс. В сумме на крышу ложится дополнительная нагрузка в 1,5–3 тонны, которая не была учтена в изначальном проекте.

Мы не раз видели ситуации, когда владелец ангара вешал тяжелое оборудование на легкий каркас, и зимой балки начинали прогибаться. Чтобы избежать аварий, важность учета веса светильников и трасс при расчете нагрузок на каркас должна быть абсолютным приоритетом. У нас в «ЦЕХе» мы закладываем нагрузку от освещения, вентиляции и систем пожаротушения сразу в расчетную модель здания. Мы делаем так, чтобы крыша не «гуляла» и сэндвич-панели не расходились на стыках. Подробнее о том, как мы проектируем надежные склады, можно почитать здесь — https://navesm.ru/proektirovanie-skladov.

Кстати, прокладка кабеля тоже имеет свои нюансы. В ангарах из сэндвич-панелей нельзя штробить стены. Вся проводка только открытая — в лотках или трубах. Крепить лотки к самим панелям нельзя (они не несущие), только к металлокаркасу.

Естественное освещение: как заставить солнце работать на вас

Самый лучший свет — тот, за который не приходят счета. Солнечный свет имеет идеальный спектр, от него не устают глаза, и он бесплатный. Использование естественного освещения позволяет в светлое время суток экономить до 60% электроэнергии. В масштабах года это огромные суммы.

Как завести солнце в глухой ангар? Окна в стенах часто неэффективны: их загораживают стеллажи, они грязные, и свет от них бьет только по периметру. Решение — светопрозрачные конструкции в крыше.

Стекло в кровле быстровозводимого здания — это сложно, тяжело и дорого. Стандартом стал сотовый или профилированный поликарбонат. Это легкий и прочный пластик. Но у многих заказчиков есть предубеждение: «Поликарбонат пожелтеет, станет хрупким, а крыша в местах стыка потечет».

Эти страхи обоснованы, если использовать дешевые материалы и нарушать технологию.

1. Желтизна. Дешевый поликарбонат имеет защиту от ультрафиолета только в виде тонкой пленки, которая слезает за пару лет. Качественный материал имеет защиту «в массе» и не мутнеет 15–20 лет.
2. Протечки. Металл и пластик расширяются на жаре по-разному. Если намертво прикрутить лист поликарбоната к металлической панели саморезом, летом пластик расширится, выгнется дугой или треснет около крепежа. Вода пойдет внутрь.

Секрет сухого ангара — в правильных стыковочных профилях. Мы комплектуем ангары качественным поликарбонатом, который не желтеет и стыкуется с сэндвич-панелями без протечек. Используются специальные замки и термошайбы, которые дают материалу «дышать» при перепадах температур, сохраняя герметичность. Посмотрите примеры наших объектов с грамотным остеклением по ссылке — https://navesm.ru/angary. Такой подход позволяет получить светлое помещение без риска залить товар дождем.

Зонирование и умное управление: не светите зря

Включать свет во всем ангаре на полную мощность, когда там работает полтора человека — расточительство. Современная система должна быть гибкой.

Главная проблема больших складов — межстеллажные проходы. Они узкие и высокие. Если повесить туда обычный круглый светильник, он будет ярко освещать верхние полки, а внизу будет темно.

Для таких зон существуют специальные линейные светильники для ангара с вытянутой оптикой (линзы 30x90 градусов). Они формируют узкую световую полосу, которая пробивает до самого пола, равномерно освещая стойки с товаром, и не тратит свет на крыши стеллажей.

Еще один способ сэкономить — датчики движения. Но обычные бытовые (инфракрасные) датчики на складе бесполезны. Они не «видят» с высоты 10 метров и теряют объект за препятствиями. Для промышленных целей используют микроволновые датчики. Они реагируют мгновенно.

Сценарий работы простой:

• В аллее никого нет — свет горит на 10–20% (дежурный режим, чтобы не было пугающей темноты).
• Заехал погрузчик — свет плавно разгорается до 100%.
• Погрузчик уехал — через 5 минут свет приглушается.

Такая схема снижает потребление энергии в зоне хранения на 70–80%.

Аварийное освещение: когда все погасло

Представьте ночную смену. В ангаре работают люди, ездят тяжелые машины. Вдруг авария на подстанции, и все погружается в абсолютную тьму. Это стопроцентная гарантия паники, травм и разбитого товара.

Аварийное освещение склада — это не просто прихоть пожарного инспектора, а жизненная необходимость. Оно делится на два типа:

1. Эвакуационное. Таблички «Выход» и подсветка путей эвакуации. Задача — чтобы люди могли выйти, не переломав ноги.
2. Резервное (антипаническое). Позволяет безопасно завершить работу. Нельзя бросить поднятый груз на вилах погрузчика или на кране. Нужно хотя бы 5–10% от нормального света, чтобы все штатно выключить и остановиться.

Раньше приходилось тянуть вторую линию проводки от дизель-генератора или отдельного ввода. Сейчас все проще. Вы можете заказать часть обычных светильников со встроенным блоком аварийного питания (БАП). Внутри корпуса стоит аккумулятор. При скачке напряжения светильник сам переходит на батарею и светит еще 1–3 часа. Это удорожает светильник на 15–20%, но спасает от огромных проблем.

Чек-лист: ошибки, которые стоят дорого

Чтобы не наступать на грабли, проверьте свой проект освещения по этим пунктам:

1. Цветовая температура. Не берите «холодный» свет (6000К и выше, с синевой). Он кажется ярким, но сильно утомляет нервную систему и искажает цвета. «Теплый» (3000К) — слишком расслабляет. Идеальный вариант для работы — нейтральный белый (4000–5000К).
2. Пульсация света. Дешевые блоки питания дают сильное мерцание. Глаз его может не видеть, но мозг устает. А главное — возникает стробоскопический эффект. Если частота мерцания совпадет с оборотами станка или вентилятора, будет казаться, что лопасти стоят на месте. Это смертельно опасно. Качественный драйвер дает пульсацию менее 1%.
3. Покупка «Ваттов» вместо «Люменов». 100 Ватт могут светить тускло, если диоды старые, а 70 Ватт — ярко, если диоды новые. Смотрите на световой поток (люмены).
4. Отсутствие расчета. Никогда не покупайте свет «на глазок». Любой серьезный поставщик сделает вам светотехнический расчет в программе бесплатно. Вам построят 3D-модель вашего склада, расставят стеллажи и покажут тепловую карту: где будет светло, а где темно. Расчет освещенности — это ваш документ, гарантирующий, что норма будет выполнена.

В сухом остатке

Освещение для ангаров — это фундамент, на котором строится эффективность работы. Построив современное здание, глупо освещать его технологиями прошлого века.

Правильный алгоритм действий выглядит так:

1. На этапе проектирования каркаса сразу учесть вес светового оборудования и кабельных трасс (обращайтесь к профессионалам, которые это считают).
2. Сделать светотехнический расчет, учитывая расстановку стеллажей и типы работ.
3. Выбрать надежные промышленные LED-светильники с защитой IP54+ и правильной оптикой.
4. Максимально использовать естественный свет через кровлю, применяя качественный поликарбонат и правильный монтаж.
5. Не забыть про аварийное освещение.

Помните: цена ошибки в освещении — это не просто стоимость лампочки. Это зрение ваших сотрудников, скорость отгрузки товара и безопасность всего бизнеса. Стройте с умом, и пусть на вашем складе всегда будет светло!
