Как правильно спроектировать склад: высота, сетка колонн, ворота, доки и пол

Технологическое проектирование склада – расчёт, в котором площадь, высота, сетка колонн, число доков и нагрузка на пол выводятся из грузопотока, запаса и технологии хранения, а не назначаются «как у соседа». Порядок: поток → запас → паллетоместа → технология хранения → площадь → зоны → доки → конструктив. Ниже – сквозной расчёт, три режима проверки и цена типовых компромиссов.

Сама последовательность расчёта – отраслевая методика, а не требование норматива: состав проектной документации задаёт ПП РФ № 87, а перечень технологических расчётов – задание на проектирование.

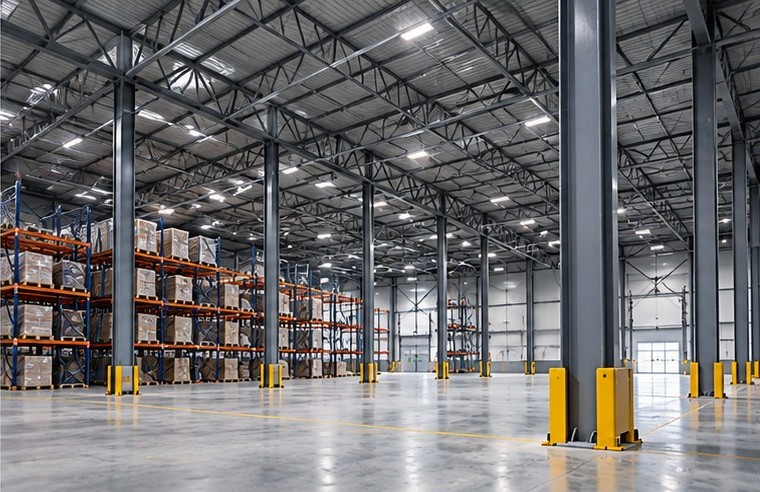

С чего начинается правильное проектирование склада

Почему нельзя начинать проект только с площади здания

Заказчик приходит с фразой «нужно 10 000 м²». Через два года под стеллажи ушло 55% площади, приёмка в пик забита, а фуры стоят в очереди: доков шесть вместо двенадцати.

Площадь – результат расчёта: при одной и той же площади переход с 5 ярусов на 6 меняет вместимость примерно на 20%. Зависит от схемы стеллажей, размеров паллет, ширины проходов и коэффициента заполнения. Ошибка дорогая: изменить сетку колонн или несущую способность бетонной плиты после ввода можно только через обследование конструкций и проект реконструкции – с усилением, частичным демонтажом и остановкой склада.

Какие исходные данные нужны до выбора высоты, колонн и ворот

• Грузопоток склада в паллетах и машинах, отдельно вход и выход;
• Коэффициент неравномерности по сезону, неделе и часам суток;
• Запас и оборачиваемость – сколько дней товар лежит на складе;
• Структура SKU: габариты, вес, доля мелкоштучного отбора, совместимость;
• Технология обработки, типы машин, доля еврофур, режим прибытия;
• Температурный режим и особые требования (пищёвка, фарма, горючие грузы);
• Горизонт роста: на какой объём проектируем каркас, а на какой – резервируем.

Например, дистрибьютор FMCG, Московская область: 96 000 паллет входа в год, 250 рабочих дней, оборачиваемость 30 дней, сезонный коэффициент 1,4. Исходящий поток в пик принят равным входящему. Все коэффициенты ниже – расчётные допущения этого кейса, а не нормативы: заполнение ячеек, плотность хранения и доля проездов получаются из планировочного решения и правил размещения SKU.

Правило: массив проектируем под пик (16 950 паллетомест), каркас и мощности – с резервом +30%. Операционные зоны считаются от пикового потока, а не «в процентах от площади», например:

Коэффициент использования площади: 7 500 ÷ 9 400 = 0,80. Это не оценка «хорошо/плохо» по нормативу, а контрольная точка: заметно выше – проверьте, хватает ли буфера приёмки; заметно ниже – ищите, куда ушли метры. Доли 40%, 50% и 7% справедливы для паллетной обработки; при коробочном и штучном отборе площадь комплектации растёт кратно.

Как выбрать оптимальную высоту склада

Чем рабочая высота отличается от общей высоты здания

Рабочая высота склада считается снизу вверх: верх груза на последнем ярусе + зазор до спринклерной системы + расстояние от оросителя до низа несущих конструкций.

Пример на 6 ярусов: ярус = 1,5 м (паллета с грузом) + 0,15 зазор + 0,12 балка ≈ 1,77 м. Верх груза – 10,62 м. Плюс зазор до оросителя (в кейсе принято 0,5 м – конкретная величина назначается по СП 485.1311500.2020 в зависимости от типа оросителей, группы помещения и способа складирования) и 0,6 м на конструкции. Итог: чистая высота ≈ 11,7 м, высота здания – 12 м. Сначала считаете стеллаж, потом объявляете высоту.

Как стеллажи, техника и инженерные системы влияют на высоту

• Складская техника. Высота подъёма ричтрака и вилочного погрузчика берётся из паспорта конкретной модели: на рынке есть машины и выше 11,5 м. Ограничитель – не сама высота, а остаточная грузоподъёмность на верхнем ярусе по диаграмме грузовысот производителя.
• Пожарная защита. Рост высоты хранения меняет параметры автоматического пожаротушения склада – интенсивность орошения, расход и давление (СП 485.1311500.2020).
• Инженерия. Отопление, дымоудаление, освещение и трассы занимают верхнюю зону: в кейсе заложено 0,5-0,8 м, фактическая величина зависит от разводки спринклеров, воздуховодов и допустимых расстояний.

Когда высота 12 метров оправдана, а когда за неё нет смысла переплачивать

Оправдана: дорогой или ограниченный по пятну участок, однородный паллетируемый товар, большой объём запаса.На практике порог обсуждается от 12-15 тысяч паллетомест, но нормативом он не установлен.

Не оправдана: много мелкоштучного отбора, дешёвый участок, здание с технологическими операциями на полу, тяжёлые паллеты – здесь предел ставит не норма, а остаточная грузоподъёмность штабелирующей техники на верхнем ярусе и расчёт стеллажей.

В нашем кейсе 5 ярусов дают ≈ 2,17 паллетоместа на м² зоны хранения, 6 ярусов – ≈ 2,6. В данном случае значения получены для фронтальных стеллажей, европаллеты 1200×800, секции 2,7 м и прохода 2,6 м: 7 850 м² против 6 520 м². Минус 1 330 м² здания, плюс удорожание каркаса, стеллажей и пожаротушения.

Компания „ЦЕХ“ проектирует склад не по типовым параметрам, а под конкретную технологию хранения. Рабочая высота здания увязывается со стеллажами, складской техникой, инженерными системами и требованиями пожарной безопасности, чтобы заказчик не переплачивал за неиспользуемый объем.

Как выбрать сетку колонн склада

Почему сетка 12×24 м подходит не для каждого склада

Сетка колонн склада 12×24 м широко используется на рынке складской недвижимости, но обязательной нормой не является. Модуль массива = 2 стеллажных ряда + 1 складской проход: при глубине ряда 1,1 м и проходе 2,6 м модуль равен 4,8 м, и пролёт 24 м делится на него ровно пять раз.

Увеличьте проход до 2,9 м под крупную паллету – модуль 5,1 м. Четыре модуля занимают 20,4 м, остаток 3,6 м на полноценную пару рядов с проездом уже не тянет: на каждом пролёте теряются два ряда.

Один потерянный ряд длиной 100 м при секции 2,7 м и 6 ярусах – это около 660 паллетомест. Тридцать сантиметров прохода считаются в тысячах.

Как расположение колонн связано со стеллажами и проездами техники

Продольный шаг колонн склада проверяется геометрически: L ≥ n × L_секции + b_колонны + 2δ, где n – целое число секций, b – габарит колонны, δ – монтажный зазор 0,15–0,2 м. Это проверка кратности, а не норма: параллельно учитываются пожарные проходы, защиты колонн, деформационные швы и пути эвакуации.

Секция 2,7 м рассчитана на три европаллеты фронтом 800 мм (2,4 м чистой ширины плюс зазоры между грузами и до стоек).

12 м: 4 × 2,7 = 10,8 + колонна 0,4 + зазоры 0,4 = 11,6 м – кратность сходится. При секции 3,6 м три секции дают 10,8 м, четвёртая не влезает.

Что происходит, если колонна попадает в стеллажный ряд или рабочий проход

Колонна габаритом до 0,4 м может уместиться в глубине ряда 1,1 м, но это решается вместе с изготовителем стеллажей: мешают расстановка рам, защиты колонн, требования к доступу и пожарные проходы. Колонна, вышедшая в проход, сужает проезд ниже радиуса разворота, укорачивает секцию и становится зоной аварийности.

Пример: 40 колонн × 4 паллетоместа = 160 п/м, около 1% вместимости навсегда.

Когда увеличение пролёта между колоннами экономически оправдано

Пролёт 30-36 м удорожает металлокаркас, но снимает ограничения на планировку склада.

Критерий: прирост стоимости каркаса ÷ прирост паллетомест. Ниже стоимости паллетоместа в базовом варианте – увеличивать выгодно, выше – платите за красивую сетку. Крупный пролёт оправдан на кросс-докинге и там, где технология будет меняться.

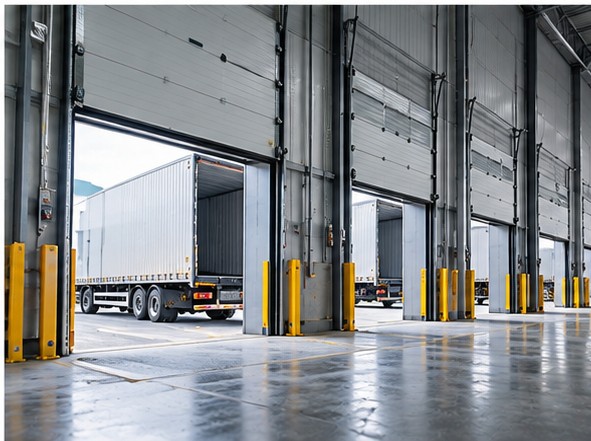

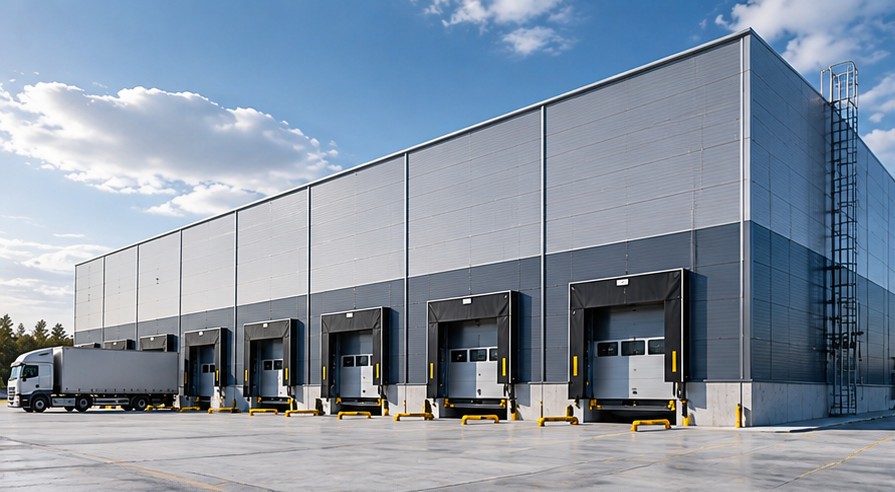

Как спроектировать ворота и погрузочные доки

Когда нужны обычные ворота, а когда погрузочный док

Ворота для склада на уровне пола нужны для въезда техники, негабарита и малотоннажных машин. Погрузочный док с уравнительной платформой – для еврофур и регулярного паллетного потока. Наружная погрузочная рампа дешевле, но занимает площадь и хуже работает зимой.

Как определить необходимое количество доков

Количество доков на складе – задача массового обслуживания, а не деление площади на норматив:

N = (λ × t) ÷ ρ,

где λ – машин в пиковый час, t – время обслуживания в часах, ρ – целевая загрузка поста 0,6–0,7. Выше 0,7 очередь растёт лавинообразно.

Вход 538 паллет ÷ 33 на фуру = 17 машин; выход 538 ÷ 15 на среднетоннажник = 36 машин. Итого 53 машины/сут, в пиковый час 15% = 8 машин, обслуживание 45 мин. N = (8 × 0,75) ÷ 0,65 = 9,2 → 10 доков, с резервом +30% – 13 доков. Целевая загрузка 0,65 – управленческое допущение под ваш SLA: нормативного порога нет, но время ожидания растёт нелинейно по мере приближения загрузки к единице. Формула даёт первую оценку; для реальной очереди нужна модель с распределением прибытий и слотированием.

Почему нельзя считать количество ворот только по площади склада

Ориентир «один док на 1 000 м²» даёт в примере около 9 – и это совпадение. Он ломается в трёх случаях:

• высокая оборачиваемость – при том же метраже сокращение хранения с 30 до 15 дней примерно удваивает суточный поток, а до 7 дней – увеличивает его более чем вчетверо;
• мелкая отгрузка – 36 машин по 15 паллет и 17 фур по 33 дают разные фронты;
• узкое окно – если 70% машин приезжает с 6 до 10 утра, среднесуточная логика не работает.

Для чего нужны доклевеллеры, докшелтеры и докхаусы

• Доклевеллер компенсирует разницу высот пола и кузова; диапазон подбирают под парк транспорта.
• Докшелтер герметизирует проём: сокращает теплопотери, защищает груз от осадков.
• Докхаус ставят, когда высота пола не совпадает с кузовом или нет места под внутренний док.

Что предусмотреть перед воротами для маневрирования грузового транспорта

• Шаг доков 3,5-4,0 м между осями: при 3,6 м тринадцать постов дают около 43 м фронта погрузочно-разгрузочных работ. Точный шаг задают ширина ворот, тип докшелтера и требования изготовителя оборудования.
• Маневровая площадка глубиной 32-36 м под еврофуру 16,5 м – величину подтверждают проверкой траектории конкретного автопоезда с учётом угла постановки и соседних машин.
• Разделение потоков: приёмка и отгрузка на разных сторонах или разнесены по времени, иначе встречный логистический поток съедает пропускную способность.
• Накопительная площадка – по графику прибытия и запрету ожидания на дорогах общего пользования.

При проектировании склада „ЦЕХ“ рассчитывает количество и расположение ворот исходя из реального грузопотока: типа транспорта, количества машин в пиковые часы, времени разгрузки и маршрутов движения по территории. Это позволяет избежать как очередей у склада, так и переплаты за лишние доки.

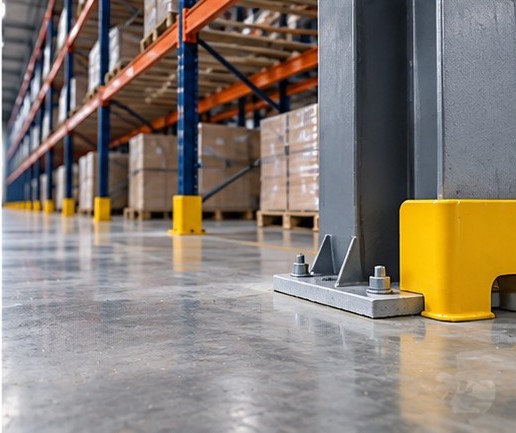

Как правильно спроектировать пол склада

Как определить расчётную нагрузку на пол

Нагрузка на пол склада задаётся тремя величинами, и все три идут конструктору (СП 20.13330.2016, СП 29.13330.2011): распределённая нагрузка, точечная нагрузка от стойки стеллажа и нагрузка от колеса техники. Диапазон 5-8 т/м² – рыночный ориентир складов «класса А», а не требование СП: расчётное значение назначается технологическим заданием.

Чем распределённая нагрузка отличается от точечной нагрузки от стеллажей

Пример секции: 3 паллеты × 1 000 кг × 5 грузовых ярусов = 15 т, на две стойки → 7,5 т на стойку. Опорная пластина 100 × 150 мм = 0,015 м², локальное давление – 500 т/м².

Плита «на 6 т/м²» такую нагрузку от стеллажей может не выдержать: продавливание считается по другой схеме. Тонны на м² в ТЗ без точечной нагрузки – дорогая ошибка.

Почему складская техника влияет на конструкцию пола

Нагрузка на ось и на колесо берётся из паспорта конкретной машины с учётом грузовой диаграммы, батареи и колёсной базы – универсального диапазона здесь нет. Дополнительно в модель закладывают горизонтальные и динамические воздействия при разгоне, торможении и повороте.

Какие требования предъявляются к ровности промышленного пола склада

Ровность пола склада нормируется классами по траектории движения техники: для ричтраков со свободным движением обычно ссылаются на классы FM по британскому TR34, для узкопроходной техники – на TR34 для дефинированных проходов и методику измерения DIN 15185. Российской обязательной нормой ни один из этих документов не является, поэтому класс ровности фиксируется в ТЗ и согласуется с поставщиками техники и стеллажей. Отклонения пола умножаются на высоте подъёма: чем выше мачта, тем сильнее раскачивание и промах при постановке.

Зачем нужны швы, упрочнение и антипылевое покрытие

• Швы размещают с привязкой к планировке: шов не должен идти под опорой стеллажа и под траекторией колеса. Размер карт (в практике часто 6×6 м) определяется толщиной плиты, армированием, усадкой бетона и технологией бетонирования.
• Упрочнённый слой – сухая упрочняющая смесь (топпинг), втапливаемая в свежий бетон; расход и толщина берутся по спецификации производителя. Держит абразивный износ от колёс и падающих паллет.
• Антипылевое покрытие – не эстетика: абразивная бетонная пыль ускоряет износ механизмов техники, загрязняет датчики и попадает в товар.

Как связаны высота склада, стеллажи и пожаротушение

Почему увеличение высоты хранения меняет требования к пожарной защите

Склад относится к классу пожарной опасности Ф5.2. С ростом высоты складирования и высоты помещения меняются параметры автоматического пожаротушения: интенсивность орошения, расход и давление (СП 485.1311500.2020).

Площадь пожарного отсека и схема дымоудаления от высоты хранения напрямую не зависят – они определяются степенью огнестойкости, категорией по взрывопожарной опасности, планировкой и пожарной нагрузкой. Необходимость внутристеллажных оросителей решается по СП 485 в связке «высота складирования – вид и упаковка груза – тип стеллажей – принятая схема защиты». Отсюда практический вывод: «добавим метр высоты» – это перерасчёт противопожарной части, а не метр каркаса.

Как избежать конфликтов стеллажей, спринклеров и инженерных коммуникаций

Проверьте до выпуска рабочей документации: отметки верха груза против отметок оросителей; затенение оросителей балками и воздуховодами; трассы над проходами, а не над рядами; светильники по осям проходов.

Почему стеллажи и инженерные системы нужно учитывать ещё на стадии проекта

Проектировщик без чертежа стеллажного массива расставит спринклеры и колонны по регулярной сетке. Совмещение планировок после монтажа каркаса даёт два исхода: перенос инженерии за счёт заказчика или потерю ярусов.

Как параметры склада влияют на стоимость строительства

Когда уменьшение высоты действительно снижает бюджет

Снижение высоты уменьшает металлоёмкость каркаса, ветровые нагрузки и объём отапливаемого пространства – но увеличивает пятно застройки, площадь плиты, кровли и участка. Сравнивайте не бюджеты, а стоимость паллетоместа: (CAPEX здания + участок + стеллажи + техника + инженерия) ÷ количество паллетомест.

Как сетка колонн влияет на стоимость металлокаркаса и количество паллетомест

Крупный пролёт удорожает металлоконструкции, но даёт больше рядов; мелкий шаг экономит сталь и режет вместимость. Решение – сравнение удорожания каркаса со стоимостью потерянных паллетомест.

Почему экономия на доках и полу может увеличить эксплуатационные расходы

Что выгоднее считать: цену за м² или стоимость одного паллетоместа

Цена за квадратный метр не показывает, сколько товара поместится внутри: два здания по одинаковой цене за м² могут заметно расходиться по вместимости при разной высоте и сетке колонн. Сравнивайте по стоимости паллетоместа и обработки одной паллеты в год.

Задача проектирования – не получить минимальную цену квадратного метра любой ценой, а найти баланс между стоимостью строительства и эффективностью будущего склада. В „ЦЕХ“ конструктивные решения рассматриваются вместе с логистикой и эксплуатационными затратами объекта.

Какие параметры выбрать для разных типов складов

Небольшой склад или производственно-складское здание

Чистая высота 6-8 м, сетка 12×18 или 12×24 м, 2-4 ворот на уровне пола плюс 1-2 дока, нагрузка 4-6 т/м², стеллажи 3-4 яруса. Приоритет – гибкость планировки.

Универсальный паллетный склад

Чистая высота 10-12 м, сетка 12×24 м, фронтальные стеллажи для склада на 5-6 ярусов, ричтраки, пол FM2, нагрузка 6-8 т/м². Док на 1 000 м² – гипотеза с проверкой по пиковому часу.

Распределительный и логистический центр

Чистая высота 12+ м, увеличенные пролёты в зонах комплектации, разделённые фронты приёмки и отгрузки, доки с двух сторон, резерв мощности под автоматизацию (конвейеры, сортеры, AS/RS). WMS закладывают на стадии ТЗ.

Частые ошибки при проектировании склада

Сначала заказать металлокаркас, а потом расставлять стеллажи

Стеллажи подгоняются под чужую сетку – потеря вместимости доходит до двузначных процентов, зависит от исходной сетки, длины рядов, положения колонн и ширины проходов, и исправить это нельзя.

Выбрать высоту и сетку колонн «как у всех»

12×24 и 12 метров – хорошая отправная точка и плохое финальное решение. Проверяйте кратность модуля и остаточную грузоподъёмность техники.

Недооценить количество ворот и площадь зон приёмки и отгрузки

Считаются по пиковому часу и времени обслуживания: среднесуточные цифры маскируют очередь.

Указать только нагрузку в тоннах на м² и забыть о точечных нагрузках

В ТЗ идут три величины: распределённая, точечная от стойки с размером опорной пластины и нагрузка на ось техники.

Не предусмотреть возможность дальнейшего расширения склада

Резерв – не «пустое место рядом», а торцевая стена без капитальных коммуникаций, запас мощности и согласованное пятно на генплане.

Что нужно передать проектировщику для расчёта склада

Данные о товаре, запасах и системе хранения

Количество SKU, габариты и вес паллеты, дни хранения, сезонность, доля паллетной и коробочной отгрузки, совместимость.

Данные о стеллажах и складской технике

Тип стеллажной системы, число ярусов, длина секции, глубина ряда, ширина прохода, высота подъёма техники, нагрузка на ось, опорная пластина стойки.

Данные о грузовом транспорте и интенсивности отгрузки

Типы машин и их доли, число машин в пиковый час, время обслуживания, окна приёмки и отгрузки, схема движения по территории.

Требования к температуре, инженерным системам и перспективе расширения

Температурный режим по зонам, электрическая мощность с резервом, число зарядных постов, освещённость, горизонт роста в паллетоместах.

Нормативная база:

Требования «класса А» в перечень не входят: это стандарт рынка, а не обязательная норма.

Как заказать проектирование и строительство склада под ключ

Что определяется на предпроектном этапе

Грузопоток, паллетоместа, зонирование, число доков, высота, сетка колонн, нагрузки. На этом этапе объект ещё меняется бесплатно.

Какие решения заказчик получает до начала строительства

Планировку с расстановкой стеллажей и маршрутами техники, генплан с маневровой площадкой, задание на нагрузки, ведомость мощностей, расчёт вместимости в трёх режимах.

Как получить предварительный расчёт стоимости склада

Подготовьте исходные данные из раздела выше: по ним считается технологическая схема, а из неё выводятся площадь, объём металлоконструкций, площадь плиты и бюджет. Расчёт, начатый с бюджета вместо грузопотока, даёт один результат: склад построен, а товар в него не помещается.
