Этапы строительства ангара: от проекта до сдачи объекта

С чего начинается строительство ангара

Строительство ангара начинается не с выбора толщины профиля, а с определения назначения здания. Для гаража важны удобные ворота и место для хранения. Для автосервиса — рабочие посты, вытяжка и основание под подъёмники. Планировка склада зависит от размещения стеллажей и маршрутов погрузчиков. Производственный объект проектируют с учётом оборудования и технологических процессов.

Для предварительного расчёта передают адрес, габариты, назначение, температурный режим, параметры ворот и техники, а также перечень оборудования. План участка и фотографии подъезда помогают сравнивать варианты в одинаковой комплектации, а не только абстрактную цену квадратного метра.

• Для гаража фиксируют количество автомобилей, зону мастерской и размеры секционных ворот.
• Для автосервиса учитывают подъёмники, компрессоры, сварочные посты, вентиляцию и водоотведение.
• Для промышленного бокса указывают массу оборудования, нагрузки на пол, высоту транспорта и возможность дальнейшего расширения.

Выбор сечений без расчёта приводит либо к недостаточной прочности конструкции, либо к избыточной металлоёмкости. Поэтому строительство ангара из металлоконструкций начинают с технического задания и расчётной схемы.

Этап 1. Геодезия и геологические исследования участка

Обследование участка позволяет оценить рельеф, расположение инженерных сетей, уровень грунтовых вод и условия для работы техники. Геодезическая разбивка переносит оси здания на площадку, а геологические исследования определяют состав грунта и его несущую способность.

Одинаковые по размеру здания на соседних участках иногда требуют разных оснований. Причина может быть в составе грунта, рельефе, уровне воды и расчётных нагрузках. СП 22.13330.2016 связывает проектирование основания с результатами инженерных изысканий. Росстандарт указывает, что документ действует, а реестр требований отдельно отмечает недопустимость проектирования при недостаточных данных об участке. СП 22.13330.2016 «Основания зданий и сооружений», Росстандарт.

До доставки конструкций проверяют возможность подъезда длинномерного транспорта, место для установки крана и зоны складирования. Узкий въезд или недостаточная несущая способность основания под кран могут остановить монтаж готового комплекта.

Точка контроля: подрядчик получил топосъёмку, сведения о грунте, схему инженерных сетей и данные о доступе техники.

Этап 2. Проектирование и технология строительства ангара

Проект объединяет планировку, несущие конструкции, фундамент, стены, кровлю и инженерные системы. Сначала согласуют пролёты, высоту, тип кровли, проёмы и функциональные зоны. Затем рассчитывают реакции каркаса, необходимые для проектирования основания.

Снеговые и ветровые нагрузки зависят от района строительства, геометрии здания и схемы кровли. В расчёт также входят масса стеновых и кровельных панелей, подвесное оборудование, стеллажи, крановые системы и эксплуатационные нагрузки. Действующий СП 20.13330.2016 устанавливает правила назначения нагрузок и их сочетаний при расчёте зданий. СП 20.13330.2016 «Нагрузки и воздействия», Росстандарт.

Чертежи марки КМ («конструкции металлические») определяют расчётную схему и основные узлы. КМД («конструкции металлические деталировочные») содержат деталировку колонн, ферм, ригелей, прогонов и связей для производства. Так последовательность строительства превращается в комплект согласованных технических решений.

Точка контроля: до запуска производства утверждены габариты, проёмы, оборудование, температурный режим и точки ввода инженерных сетей.

Этап 3. Изготовление металлоконструкций

На производстве металл режут, сверлят, сваривают и проверяют по чертежам. Отверстия, выполненные в заводских условиях, сокращают объём подгонки на площадке, а маркировка определяет последовательность монтажа.

Антикоррозионная защита включает подготовку поверхности, грунтование и нанесение защитного покрытия. Для влажного бокса требования выше, чем для сухого склада. Срок службы покрытия зависит от качества подготовки металла, толщины слоя и восстановления повреждений, возникших при монтаже.

До отгрузки проверяют элементы, связи, крепёж, закладные детали, анкерные болты и документацию. Фотографии реализованных объектов помогают оценить качество узлов и исполнения конструкций.

Точка контроля: партия промаркирована, геометрия проверена, покрытие принято, комплектность подтверждена.

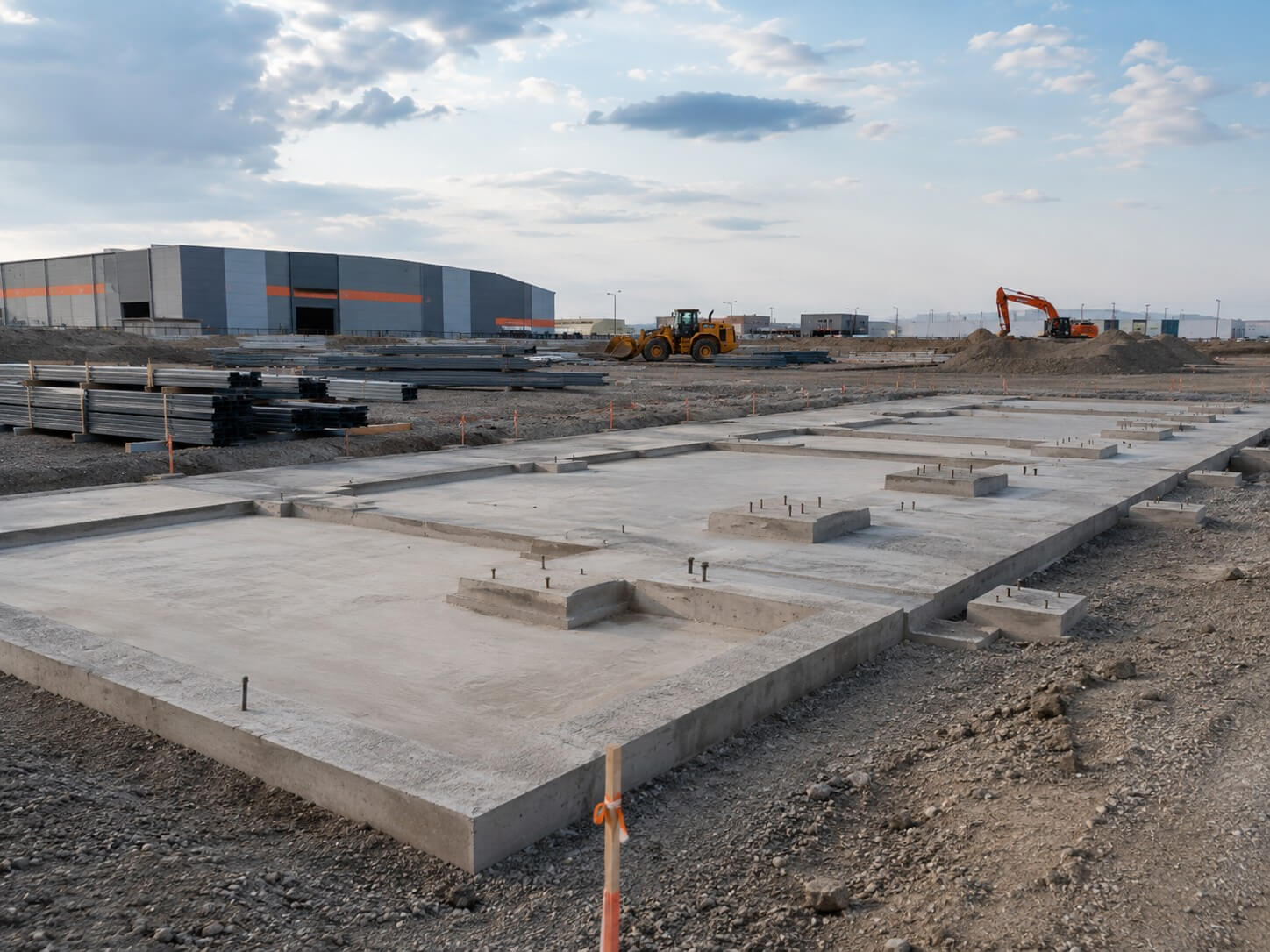

Этап 4. Подготовка площадки и фундамент под ангар

Нулевой цикл включает расчистку и выравнивание площадки, уплотнение основания, устройство водоотведения и подъездных путей. Фундамент передаёт нагрузки от колонн и пола на грунт.

Применяют монолитную плиту, ленточный фундамент, отдельные фундаменты под колонны или свайное основание. Вариант выбирают с учётом грунта и расчётных нагрузок. Существующую плиту можно использовать только после проверки её толщины, армирования, состояния и несущей способности.

Смещение анкеров затрудняет установку колонн и меняет работу узла. До монтажа проверяют прочность бетона, положение осей и анкеров, диагонали, высотные отметки и состояние резьбы крепежа.

Промышленный бетонный пол рассчитывают по фактическим нагрузкам. Легковой автомобиль, грузовик, погрузчик, стеллаж и двухстоечный подъёмник создают разные воздействия. Ошибка в исходных данных о нагрузках может привести к трещинам, продавливанию или дорогостоящему усилению после запуска объекта.

Точка контроля: фундамент принят по геометрии, положению анкеров и прочности бетона до прибытия колонн.

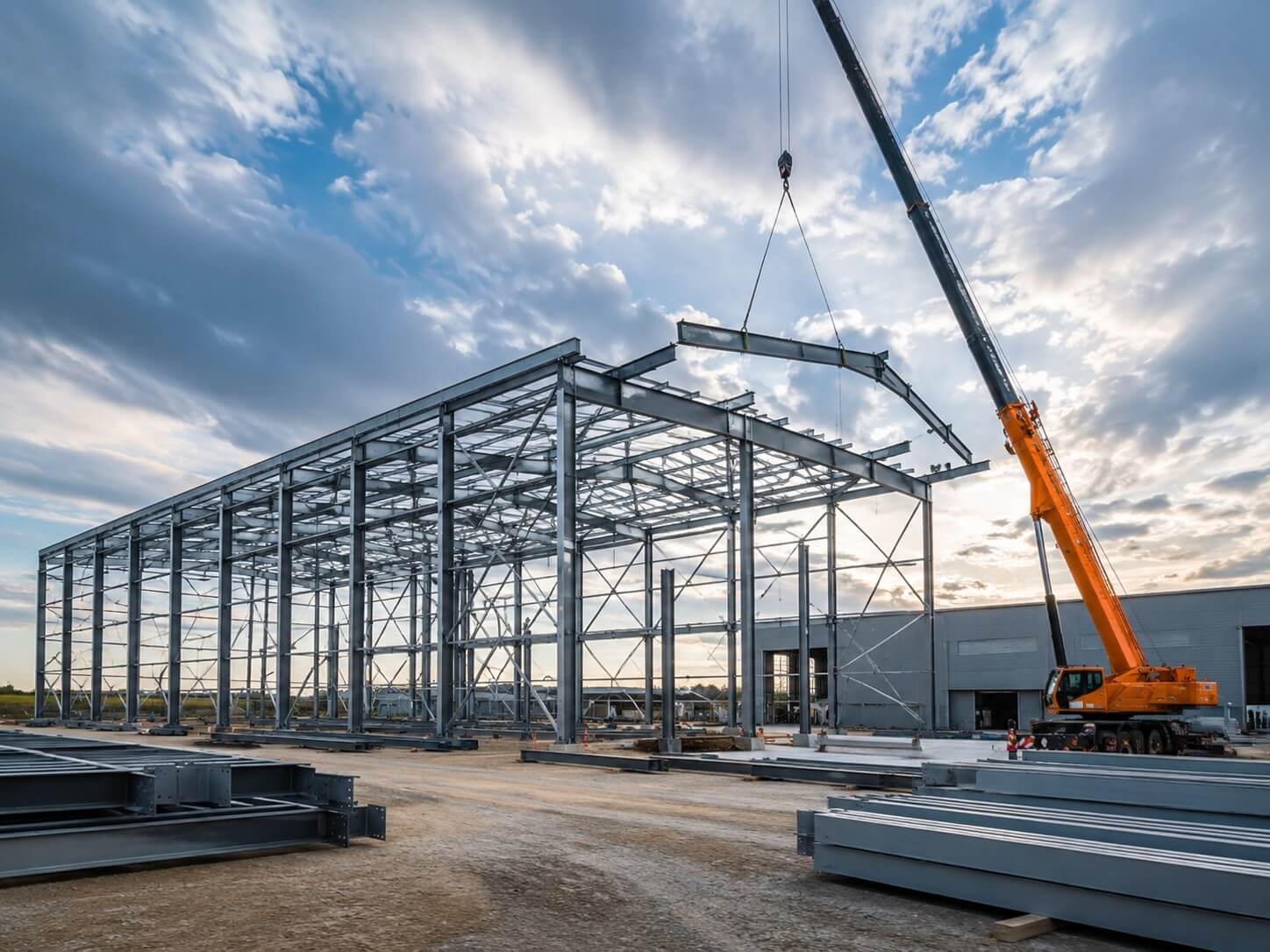

Этап 5. Доставка и монтаж металлокаркаса ангара

Монтаж металлокаркаса ангара начинается с организации логистики. Колонны устанавливают по осям, временно закрепляют и проверяют по вертикали. Затем монтируют балки или фермы, прогоны и связей.

Связи обеспечивают пространственную жёсткость здания. Удалять их ради устройства проёма нельзя без перерасчёта конструкции. Типы болтовых и сварных соединений задаются проектом. Контроль включает проверку рам, диагоналей, отметок, крепежа, сварных соединений и защитного покрытия.

Строительство быстровозводимого ангара сокращает объём работ на площадке благодаря высокой заводской готовности элементов. Расчётную устойчивость каркас получает после монтажа всех предусмотренных проектом конструкций.

Точка контроля: геометрия каркаса подтверждена до монтажа стен и кровли.

Этап 6. Строительство ангара из сэндвич-панелей или профлиста

Холодный ангар с облицовкой из профлиста подходит для сезонного хранения и размещения техники без требований к стабильной температуре. Тёплый ангар из сэндвич-панелей нужен для гаража, мастерской, автосервиса, круглогодичного склада и производства. Сравнивать варианты следует по режиму эксплуатации, а не только по стоимости ограждающих конструкций.

Стеновые и кровельные панели различаются конструкцией замка и способом крепления. Герметичность зависит от качества уплотнителей, нащельников, примыканий и цокольных узлов. Разрывы теплового контура создают мостики холода и приводят к образованию конденсата.

Толщину панелей выбирают с учётом климата, требуемой температуры, системы отопления и типа утеплителя. Варианты ангаров из сэндвич-панелей сравнивают по полной комплектации: панели, доборные элементы, ворота и монтаж.

Точка контроля: ограждающие конструкции образуют непрерывный тепловой контур, стыки уплотнены, крепёж установлен по проекту.

Этап 7. Ворота, окна и инженерные коммуникации

Секционные ворота подбирают с учётом ширины техники вместе с зеркалами, высоты кузова, предполагаемого количества циклов и пространства для направляющих. Каждый проём влияет на схему рамы и расположение связей.

Электроснабжение рассчитывают по мощности оборудования с учётом необходимого резерва. Систему отопления подбирают по теплопотерям здания. Для автосервиса рассчитывают воздухообмен и удаление выхлопных газов. Трассы водоснабжения и канализации, необходимые проходки и уклоны предусматривают до устройства пола.

В проекте ангара под автосервис посты, подъёмники, освещение и вытяжку размещают на одной схеме, чтобы исключить пересечения с колоннами и воротами.

Точка контроля: все системы проверены под нагрузкой, ворота проходят полный рабочий цикл, места ввода коммуникаций герметичны.

Этап 8. Приёмка готового объекта

Контроль качества проводят на всех этапах строительства, а после завершения работ выполняют итоговую приёмку. До закрытия конструкций проверяют армирование, анкеры, гидроизоляцию и инженерные сети. На финальном этапе оценивают геометрию, соединения, защитное покрытие, панели, кровлю, герметизацию, водоотведение и ворота.

В договоре закрепляют состав проектной документации и спецификации, перечень актов, паспорта материалов, исполнительные схемы и гарантийные обязательства. Точный комплект документов зависит от статуса объекта и условий договора.

Строительство ангара под ключ предполагает единую ответственность за согласованный результат. В спецификации отдельно перечисляют подготовку площадки, фундамент, пол, ограждающие конструкции, ворота, инженерные системы и внутренние работы. Формулировка «под ключ» без подробного состава работ не защищает бюджет заказчика.

Какие работы выполняют параллельно

После утверждения проекта одновременно могут выполняться производство каркаса, подготовка площадки, устройство фундамента, заказ панелей, ворот и инженерного оборудования. Согласовать эти процессы помогает единый календарный план.

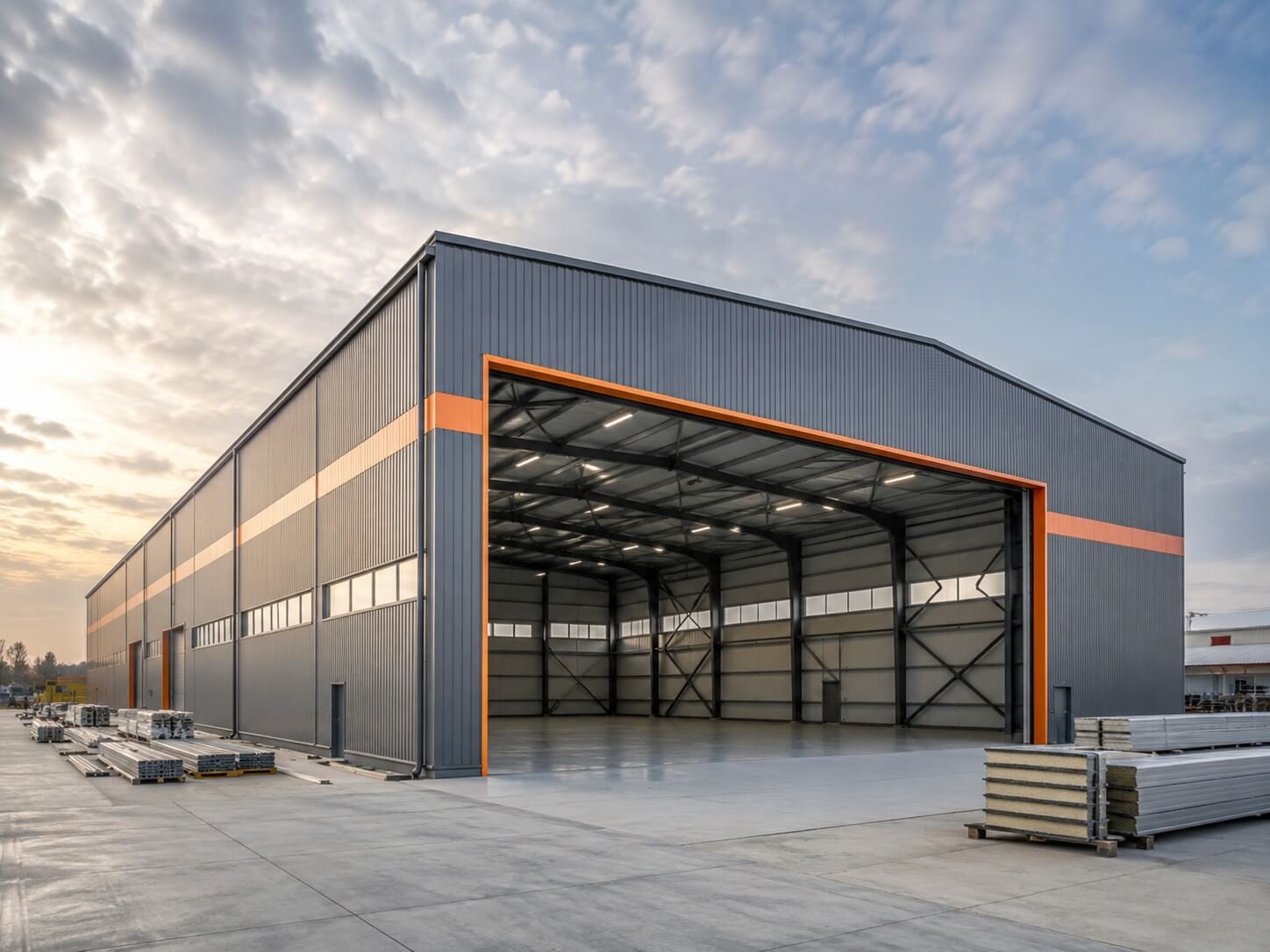

Сроки строительства ангара

Сроки строительства ангара зависят от площади здания, размеров пролётов, типа основания, сезона, состояния площадки, объёма металлоконструкций, вида ограждающих конструкций, количества проёмов и состава инженерных систем. Поздние согласования и неподготовленный подъезд задерживают монтаж.

Корректный график включает проектирование, производство конструкций, бетонные работы, набор бетоном прочности, поставки, монтаж и пусконаладочные работы. Для складского ангара отдельно учитывают монтаж стеллажей и организацию движения погрузчиков. Для гаража — установку ворот и внутреннюю отделку. Для производства — монтаж технологического оборудования и инженерных сетей.

Стоимость строительства ангара

Стоимость строительства ангара включает обследование участка, проектирование, подготовку площадки, фундамент, каркас, антикоррозионную защиту металла, доставку, работу техники, монтаж, ограждающие конструкции, ворота, пол и инженерные системы. Сравнивать цену квадратного метра корректно только при одинаковой комплектации и сопоставимых условиях строительства.

Каталог ангаров компании ЦЕХ показывает, насколько сильно готовые решения различаются по площади, назначению, типу каркаса и ограждающих конструкций. Эти данные дают ориентир, но для нового объекта требуется отдельная смета.

Для предварительного расчёта достаточно указать адрес, назначение, габариты, температурный режим, количество ворот и перечень оборудования. Чем точнее исходные данные, тем ниже риск непредвиденных расходов.

Ошибки при строительстве ангара

1. К устройству фундамента приступают до расчёта каркаса. Нагрузки и расположение анкеров могут не совпасть с проектом. Решение: сначала получить реакции колонн и разработать проект основания.
2. Размер ворот меняют после запуска конструкций в производство. Готовую раму приходится переделывать или усиливать. Решение: проверить габариты техники до выпуска КМД.
3. Не исследуют грунт. Неучтённые осадки и грунтовые воды могут вызвать трещины и перекосы. Решение: определить состав инженерных изысканий вместе с проектировщиком.
4. Отопление предусматривают слишком поздно. Ограждающие конструкции и мощности инженерных систем могут не соответствовать требуемому режиму. Решение: задать расчётную температуру до выбора панелей.
5. Не учитывают оборудование. Пол и каркас впоследствии требуют усиления. Решение: заранее нанести подъёмники, стеллажи и подвесное оборудование на план.
6. Проектирование, производство и монтаж разделяют без единой координации. Ошибки переходят от одного подрядчика к другому. Решение: закрепить границы ответственности и порядок передачи данных.
7. Сравнивают только стоимость металла. Доставка, работа техники, ворота, пол и инженерные системы существенно влияют на итоговый бюджет. Решение: сопоставлять полные спецификации.

Как выбрать подрядчика для строительства ангара

Подрядчик должен указать, кто рассчитывает конструкции, выпускает чертежи, контролирует сварочные работы, принимает фундамент и отвечает за монтаж. В договоре необходимо закрепить комплектацию, график, порядок оплаты и внесения изменений, а также гарантийные обязательства.

• Запросить расчётную схему и перечень исходных данных.
• Посмотреть реализованные объекты сходного назначения.
• Проверить наличие собственного производства, а при его отсутствии — прозрачность цепочки поставок.
• Уточнить порядок контроля анкеров, геометрии каркаса и скрытых работ.
• Сопоставить сметы по одинаковому составу работ.

На странице «О компании» представлена информация о производственной специализации предприятия ЦЕХ, а в каталоге собраны решения для гаражей, складов, автосервисов и промышленных объектов. Портфолио и конкретные технические решения полезнее общих обещаний без проекта.

Частые вопросы

Можно ли строить ангар зимой?

Монтаж стального каркаса можно выполнять круглый год. Земляные и бетонные работы в холодный период требуют применения зимних технологий, контроля температуры смеси и правильного ухода за бетоном. Эти меры учитывают в смете и календарном графике.

Нужен ли фундамент для ангара?

Стационарному ангару требуется рассчитанное основание. Его тип выбирают с учётом реакций каркаса, характеристик грунта, уровня грунтовых вод и нагрузок на пол.

Что дешевле: профлист или сэндвич-панели?

Профлист дешевле в качестве оболочки холодного здания. Для тёплого режима следует сравнивать полную конструкцию стены, стоимость монтажа и герметизации, мощность системы отопления и дальнейшие эксплуатационные расходы.

Можно ли использовать существующую плиту?

Да, но только после обследования её толщины, армирования, прочности, состояния трещин и способности воспринимать нагрузки от колонн и оборудования.

Какой ангар выбрать для автосервиса?

Для автосервиса обычно выбирают тёплый ангар с рассчитанным полом, вентиляцией, достаточной высотой и воротами под обслуживаемую технику. Места установки подъёмников и прохождения инженерных сетей фиксируют до проектирования основания.
