Антидроновые сетки для промышленных объектов: виды, устройство и монтаж

Антидроновая сетка формирует физический барьер между беспилотным летательным аппаратом и защищаемой зоной. Ее устанавливают над резервуарами, складами, производственными зданиями, открытыми технологическими установками и другими объектами, повреждение которых способно остановить работу предприятия.

Однако одного сетчатого полотна недостаточно. Защита работает как единая инженерная система, в которую входят опоры, металлокаркас, тросы, крепеж и основания. Ошибка в одном элементе снижает надежность всей конструкции. Поэтому перед тем, как купить сетку, важно определить защитный контур, рассчитать нагрузки и проверить условия монтажа.

В статье разобраны виды антидроновых сеток, материалы, устройство несущей системы, требования к креплению и порядок установки на промышленном объекте.

Что такое антидроновая сетка и как она работает

Антидроновая сетка относится к средствам пассивной защиты от БПЛА. Для ее работы не требуется обнаруживать радиосигнал или воздействовать на канал управления дроном. Полотно ограничивает приближение летательного аппарата к защищаемому оборудованию и принимает механическое воздействие.

Чтобы понять принцип работы антидроновой сетки, нужно рассматривать не только полотно. При контакте нагрузка передается на окантовку, несущие тросы или балки, затем — на опоры и фундаменты. Если крепление антидроновой сетки не рассчитано на возникающие усилия, полотно может сохраниться, а кронштейн, трос или опора потеряют работоспособность.

Поэтому эффективность антидроновой сетки зависит от всей расчетной схемы. Система должна задержать аппарат на безопасном расстоянии от оборудования, распределить нагрузку и сохранить устойчивость. Ее параметры назначают с учетом характеристик объекта и расчетного воздействия.

С 26 января 2025 года действует СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования». Документ распространяется на проектирование защитных ограждающих конструкций для зданий, сооружений и технологического оборудования.

Защищает ли сетка от БПЛА

Сетка снижает риск прямого контакта дрона с защищаемой зоной и входит в состав комплексной системы безопасности. При этом нельзя обещать одинаковый результат против любых типов аппаратов и воздействий. Работоспособность конструкции зависит от исходных требований, геометрии ограждения, расстояния до оборудования, характеристик полотна и прочности несущих элементов.

Сетчатое ограждение не заменяет средства обнаружения, видеонаблюдение, оповещение и организационные меры. Оно создает отдельный физический рубеж для защиты критичных участков объекта.

Как выглядит антидроновая сетка

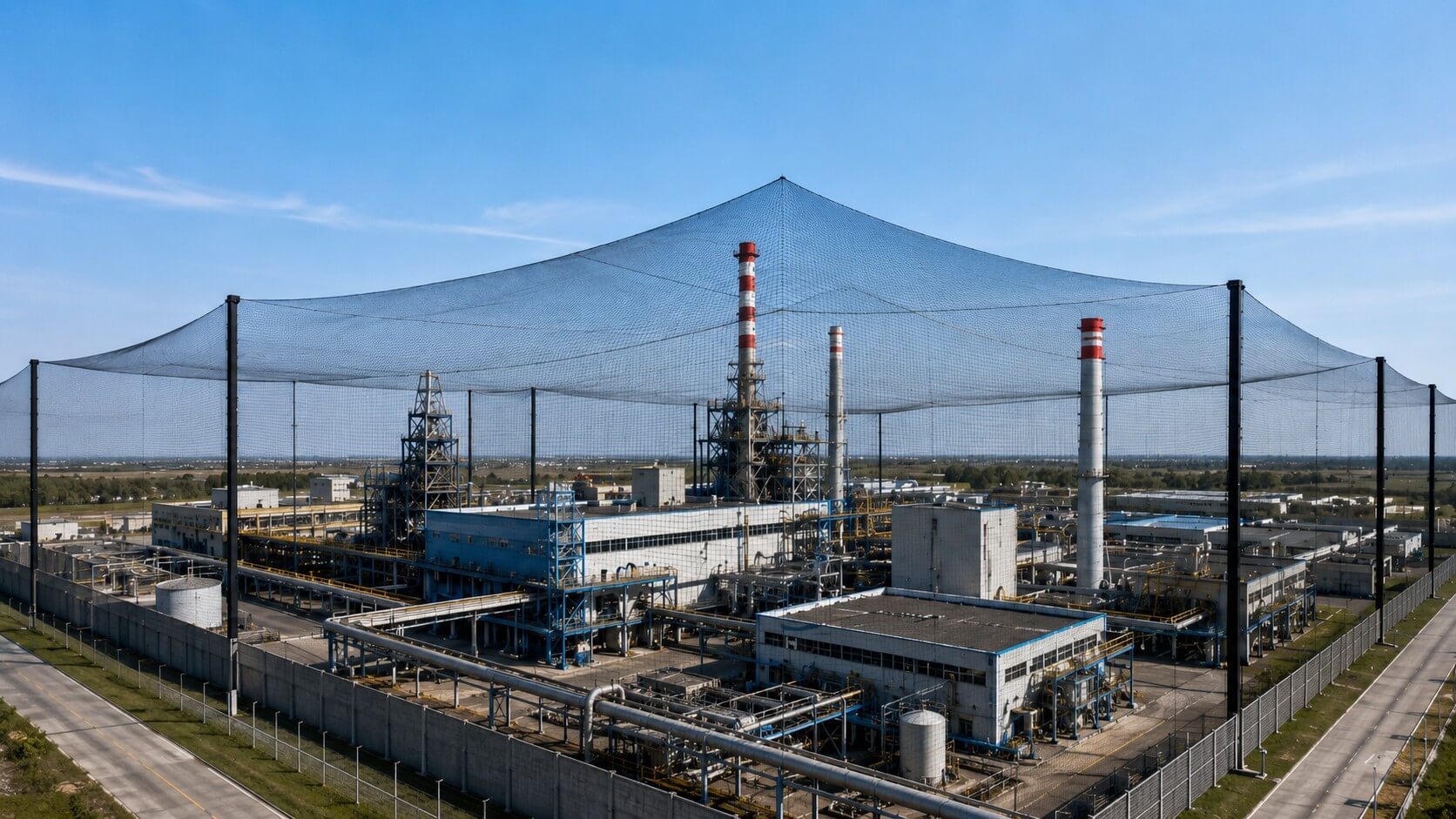

Внешний вид зависит от конструктивной схемы. Над резервуаром сетка часто образует горизонтальное перекрытие на отдельно стоящих опорах. Вокруг технологической установки применяют пространственную конструкцию с верхними и боковыми секциями. Для здания проектируют защитное полотно над кровлей или отдельный каркас вокруг выбранной зоны.

Устройство антидроновых сеток включает несколько взаимосвязанных элементов:

• полимерное, канатное или металлическое сетчатое полотно;
• стальные колонны, мачты, балки, фермы и связи;
• несущие и натяжные тросы;
• кронштейны, анкеры, зажимы, коуши и талрепы;
• фундаменты или проверенные существующие основания;
• съемные секции, проходы и технологические проезды.

Для склада с большим пролетом важно сохранить свободное движение погрузочной техники. Опоры в таком случае выносят за пределы рабочей зоны, а верхнее полотно поддерживают тросовой или балочной системой. Для резервуара учитывают круглую форму объекта, лестницы, площадки обслуживания и трубопроводную арматуру.

Основные виды антидроновых сеток

Материал антидроновой сетки выбирают вместе с несущей конструкцией. Масса полотна влияет на сечение опор, размер фундаментов и сложность монтажа. Гибкость определяет схему натяжения и деление поверхности на секции.

Полимерные сетки из полиамида, капрона или полипропилена меньше нагружают каркас. При выборе проверяют паспортную прочность, стойкость к климатическим воздействиям и поведение материала при длительной эксплуатации.

Сетки из стального троса весят больше и требуют прочных опор. Для тросовых элементов применяют изделия с подтвержденными характеристиками. Требования к стальным канатам содержит ГОСТ 3241-91 «Канаты стальные. Технические условия». Конкретный стандарт и тип каната указывает проектировщик с учетом назначения элемента.

Металлические проволочные сетки сохраняют заданную форму, но создают дополнительную постоянную нагрузку. Их рационально использовать там, где каркас и узлы рассчитаны на вес секций и климатические воздействия.

Как определить размеры и параметры антидроновой сетки

Под размером понимают габариты полотна и параметры ячейки. Эти характеристики нельзя назначать только по каталогу поставщика. Сначала определяют границы защищаемой зоны, расположение опор, высоту конструкции и безопасное расстояние до оборудования.

Размер антидроновой сетки должен учитывать монтажные стыки, окантовку, провис и возможность замены отдельной секции. Цельное полотно на большую площадь усложняет доставку, натяжение и ремонт. Секционная схема позволяет заменить поврежденный участок без демонтажа всей системы.

Выбор сетки для защиты от БПЛА зависит от нескольких условий:

• типа, формы и размеров защищаемого объекта;
• требований службы безопасности;
• расчетного воздействия на ограждение;
• ветрового, снегового и гололедного района;
• коррозионной активности среды;
• наличия проездов, лестниц и ремонтных зон;
• состояния существующих зданий и опор.

Для склада важны большие пролеты и отсутствие колонн внутри погрузочной зоны. Для открытой установки требуется доступ подъемной техники. Для резервуара конструкция не должна мешать лестницам, площадкам и регламентному обслуживанию.

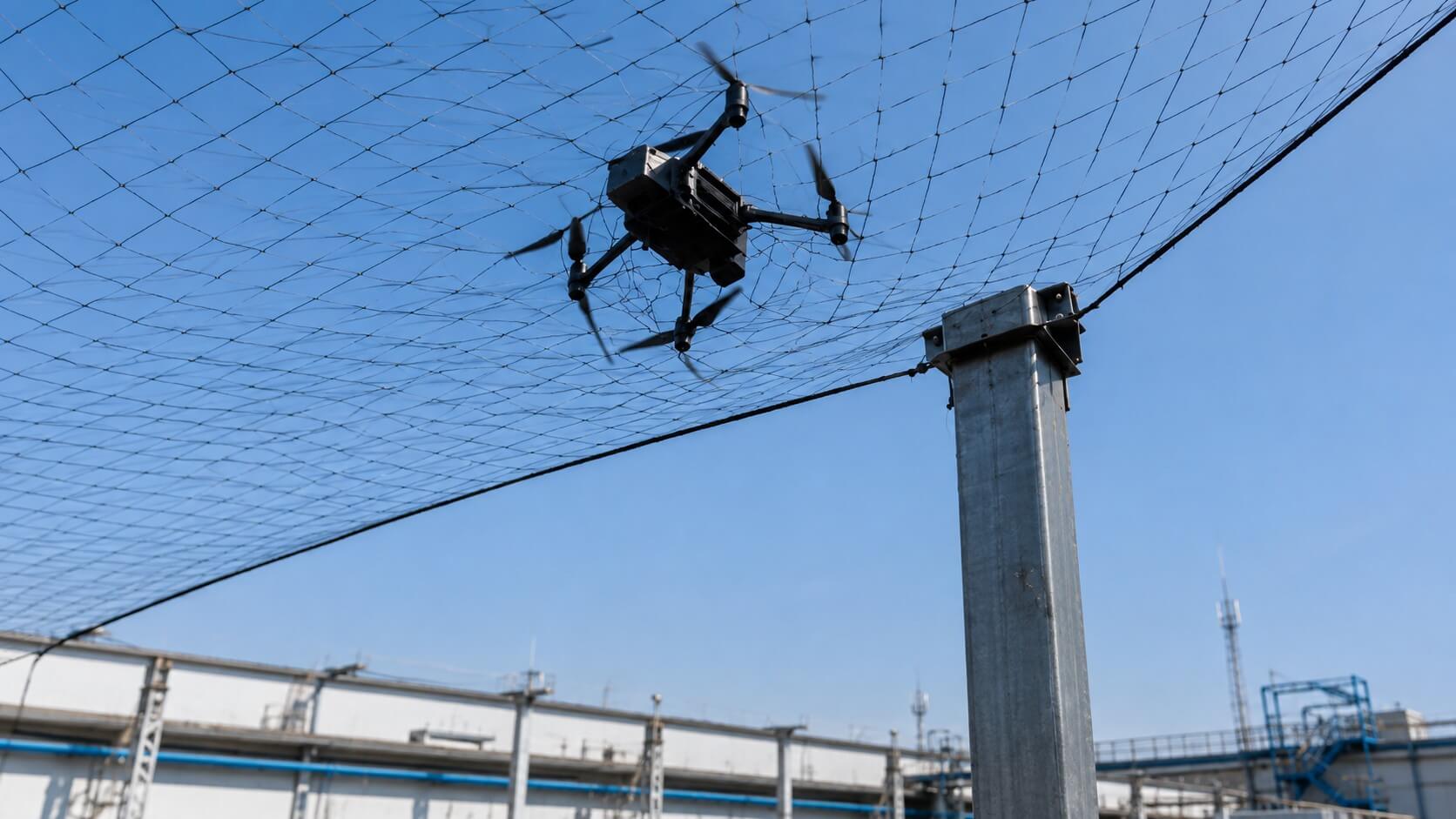

Почему конструкцию нужно рассчитывать

Сетка воспринимает не только контакт с летательным аппаратом. На нее и несущую систему действуют собственный вес, предварительное натяжение, ветер, осадки и обледенение. Чем больше площадь перекрытия, тем выше суммарные усилия в тросах, креплениях и опорах.

СП 542.1325800.2024 требует учитывать динамическую нагрузку от соударения с защитной конструкцией с учетом массы и скорости БПЛА. Для ветрового воздействия документ отсылает к правилам расчета нагрузок на здания и сооружения.

Климатические нагрузки определяют по применимым нормативам, включая СП 20.13330.2016 «Нагрузки и воздействия». Он устанавливает правила назначения нагрузок и их сочетаний при расчете строительных конструкций.

Даже легкую сетку нельзя крепить к кровле или колоннам без проверки. Полотно большой площади передает усилия на ограниченное число точек. Крепеж способен повредить ограждающие конструкции либо перегрузить несущий каркас здания.

Если проект предусматривает использование существующего сооружения, сначала оценивают его техническое состояние. Правила такого обследования устанавливает ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния».

Крепление и монтаж антидроновой сетки

Монтаж начинают не с раскладки полотна, а с подготовки объекта. Специалисты проверяют планы, фактические размеры, коммуникации, подъезд техники и места установки опор. Затем устраивают основания, собирают каркас и монтируют тросовую систему.

Стальные колонны, балки и фермы изготавливают по рабочим чертежам. Для строительных металлоконструкций учитывают требования ГОСТ 23118-2019 «Конструкции стальные строительные. Общие технические условия» к материалам, соединениям, защите от коррозии, контролю, маркировке и монтажу.

Как натягивать антидроновую сетку

Полотно натягивают по проектной схеме после проверки геометрии каркаса. Сетку делят на монтажные секции, фиксируют к окантовочному или несущему тросу и равномерно распределяют усилия между узлами. Натяжение не выбирают визуально: избыточное усилие перегружает крепеж, а недостаточное приводит к провису и сокращает рабочее расстояние до объекта.

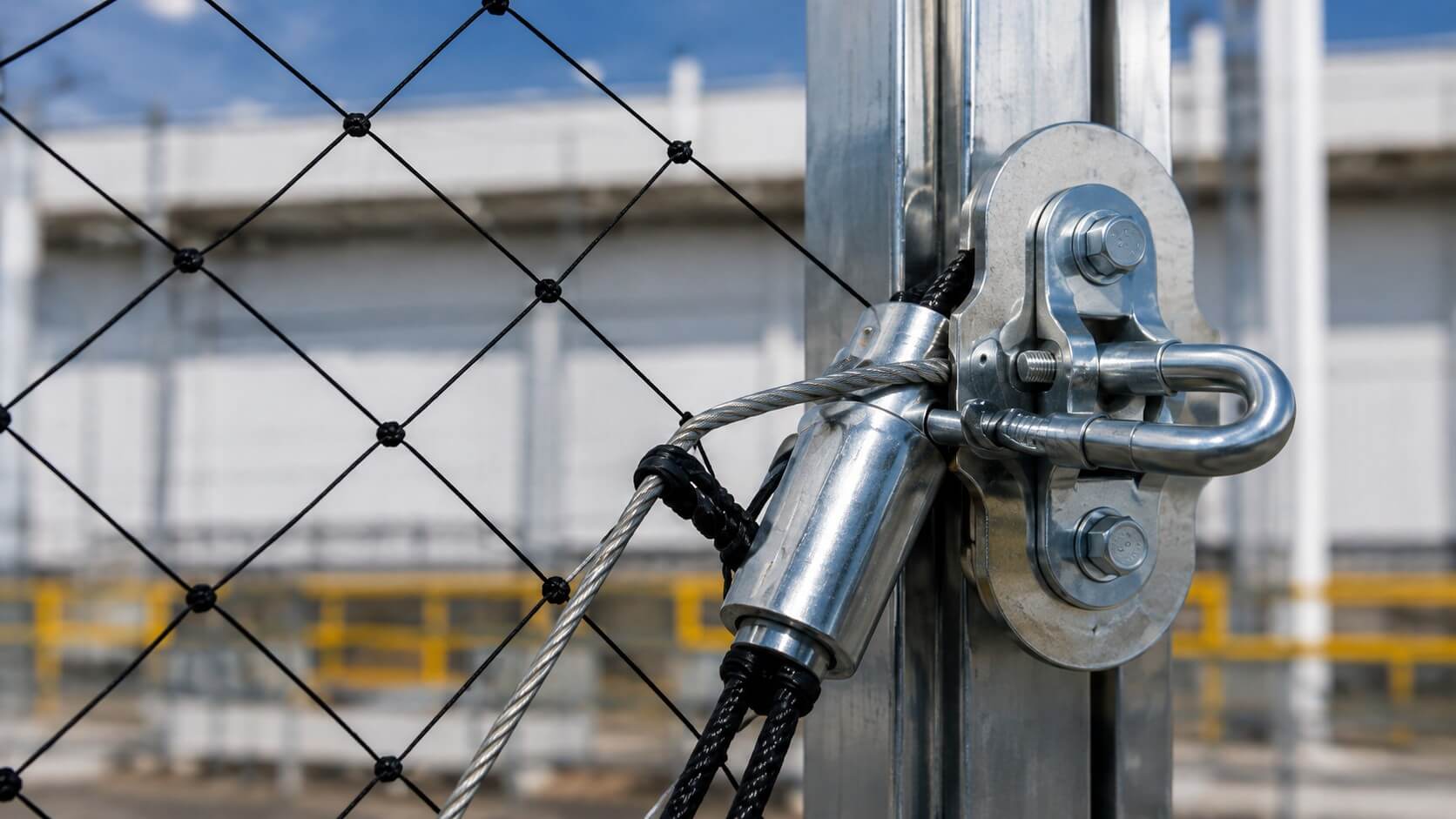

Талрепы помогают регулировать натяжение тросов. Коуши защищают петли от перегиба, а зажимы фиксируют соединение. Тип, количество и расположение элементов задают в рабочей документации. Самостоятельная установка по универсальной схеме не учитывает нагрузки, состояние оснований и условия конкретной площадки.

На действующем предприятии монтаж разбивают на участки. Каркас заранее изготавливают на производстве, маркируют и доставляют комплектами. Болтовая сборка и работа в технологические окна сокращают время нахождения специалистов рядом с оборудованием. При этом график согласуют с эксплуатационными и промышленными службами объекта.

Основные ошибки при устройстве сетчатой защиты

Первая ошибка — оценка решения по стоимости квадратного метра полотна. Цена сетки не равна стоимости готовой конструкции. В бюджет входят обследование, расчеты, рабочая документация, металлокаркас, опоры, фундаменты, такелаж, подъемная техника и монтаж.

Вторая ошибка — крепление к существующему зданию без проверки. Нагрузка от большой сетчатой поверхности способна превысить допустимые усилия в кровле, фасаде или колоннах.

Третья ошибка — отказ от секционирования. Цельное полотно сложнее натянуть, осмотреть и заменить после повреждения. Разделение на участки упрощает ремонт и ограничивает последствия локального дефекта.

Четвертая ошибка — перекрытие технологических проходов. Защитная конструкция не должна мешать пожарной технике, кранам, лестницам, воротам и обслуживанию оборудования. Эти зоны закладывают в проект до изготовления металлокаркаса.

Как выбрать подрядчика

Подрядчик должен отвечать не только за поставку сетки. Для промышленного объекта требуется единый результат: обследованный защитный контур, рассчитанный каркас, изготовленные элементы, смонтированное полотно и комплект документов.

При сравнении предложений проверяют, выполняет ли компания расчеты, разрабатывает ли чертежи КМ и КМД, выпускает ли металлоконструкции на собственном производстве и отвечает ли за монтаж. Отдельно уточняют порядок контроля соединений, антикоррозионную защиту и возможность работать без полной остановки предприятия.

Что подготовить для предварительного расчета

Для расчета необходимо указать назначение и адрес объекта, габариты защищаемой зоны и сведения об оборудовании. Также понадобятся планы или схемы, фотографии, данные о существующих опорах, требования к проездам и информация о допустимых перерывах в работе предприятия.

После изучения исходных данных инженер выбирает возможную конструктивную схему. Точное решение принимают по результатам обследования и расчета. Такой порядок помогает заранее определить места опор, металлоемкость каркаса, способ монтажа и состав рабочей документации.

Заключение

Антидроновая сетка работает только в составе рассчитанной защитной конструкции. Ее надежность определяют материал полотна, размер ячейки, расстояние до оборудования, тросовая система, металлокаркас, крепления и основания.

Для склада, резервуара или производственной установки нельзя применять одно типовое решение без проверки. Объекты отличаются геометрией, нагрузками, состоянием существующих конструкций и условиями эксплуатации. Обследование и проектирование позволяют подобрать систему, которая ограничивает доступ БПЛА к критичной зоне и не мешает работе предприятия.
